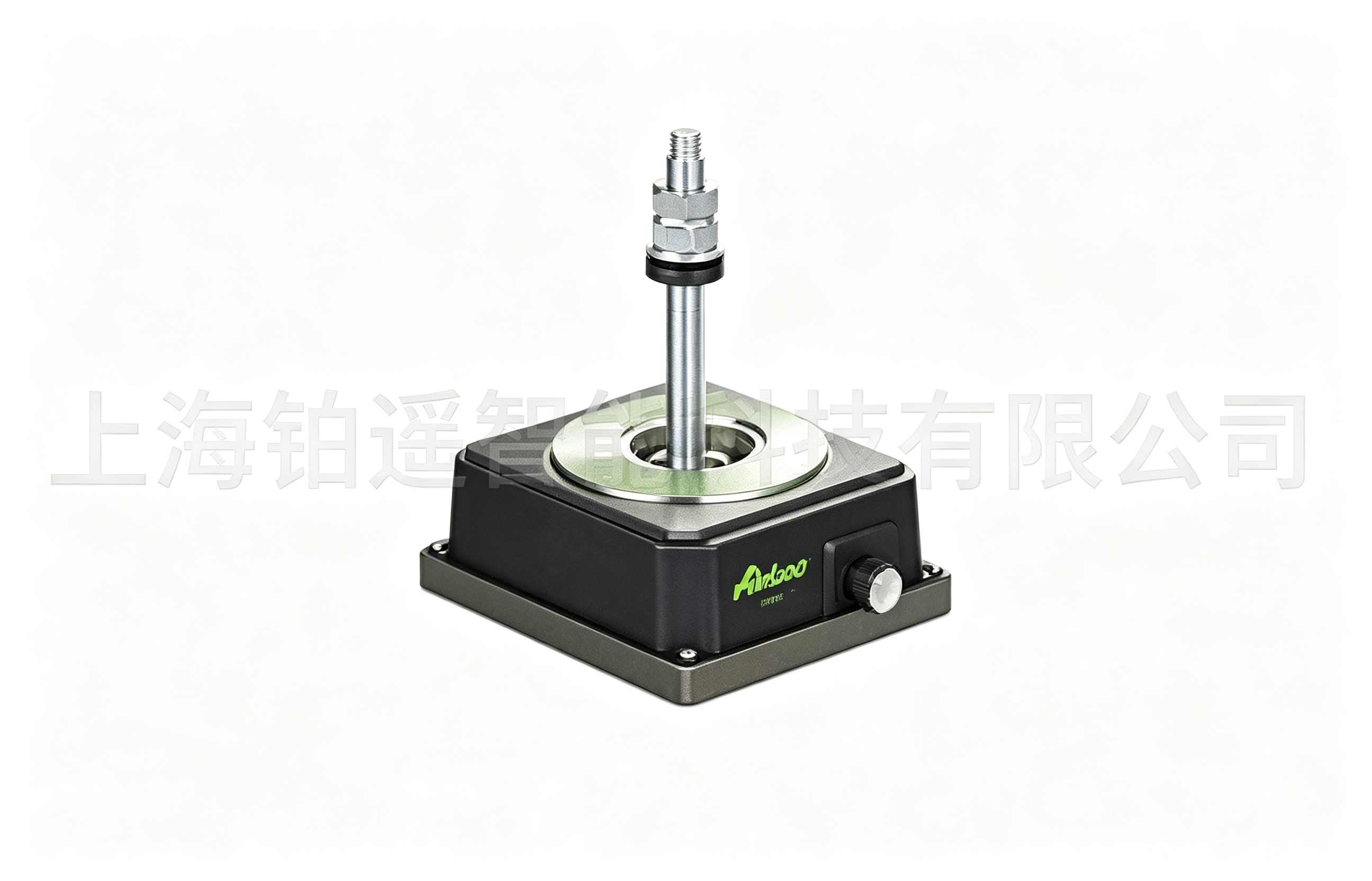

瑞士 AIRLOC 505‑KSKC（Wedgmounts QFixx）重载精密机床支撑脚全新上线｜刚性夹紧，实现多轴高精度找正

【资讯】近日，瑞士 AIRLOC Wedgmounts QFixx 系列 505‑KSKC（物料号：1.47505） 刚性夹紧式机床支撑脚正式面向国内市场推出。该产品专为重型机床打造，凭借内置球形座、大载荷能力、低扭矩调平等核心优势，解决地面不平、设备底座非加工面工况下的设备安装找正难题，为镗床、铣床、长床身设备提供高刚性精密支撑解决方案AirLoc AG。

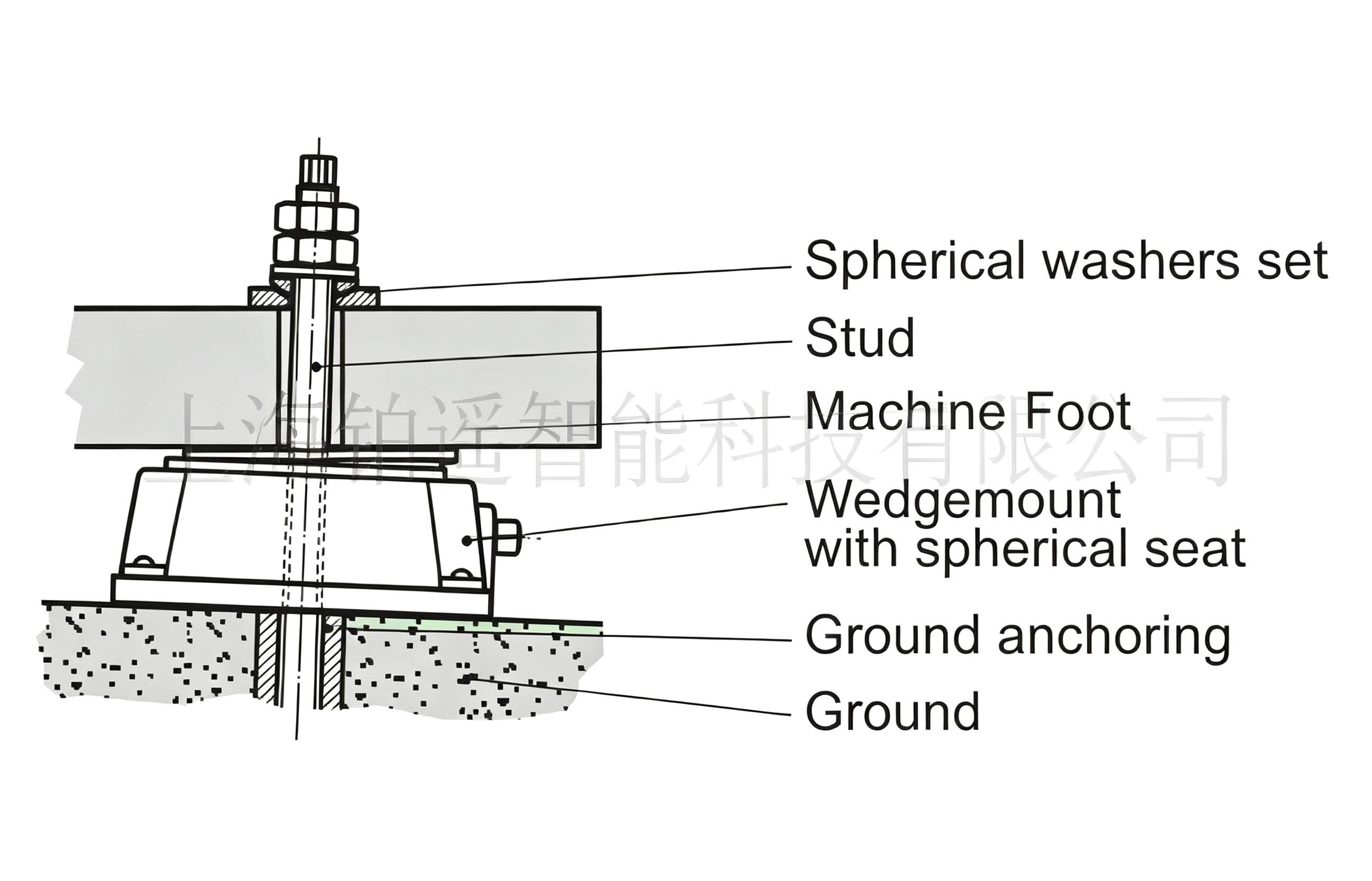

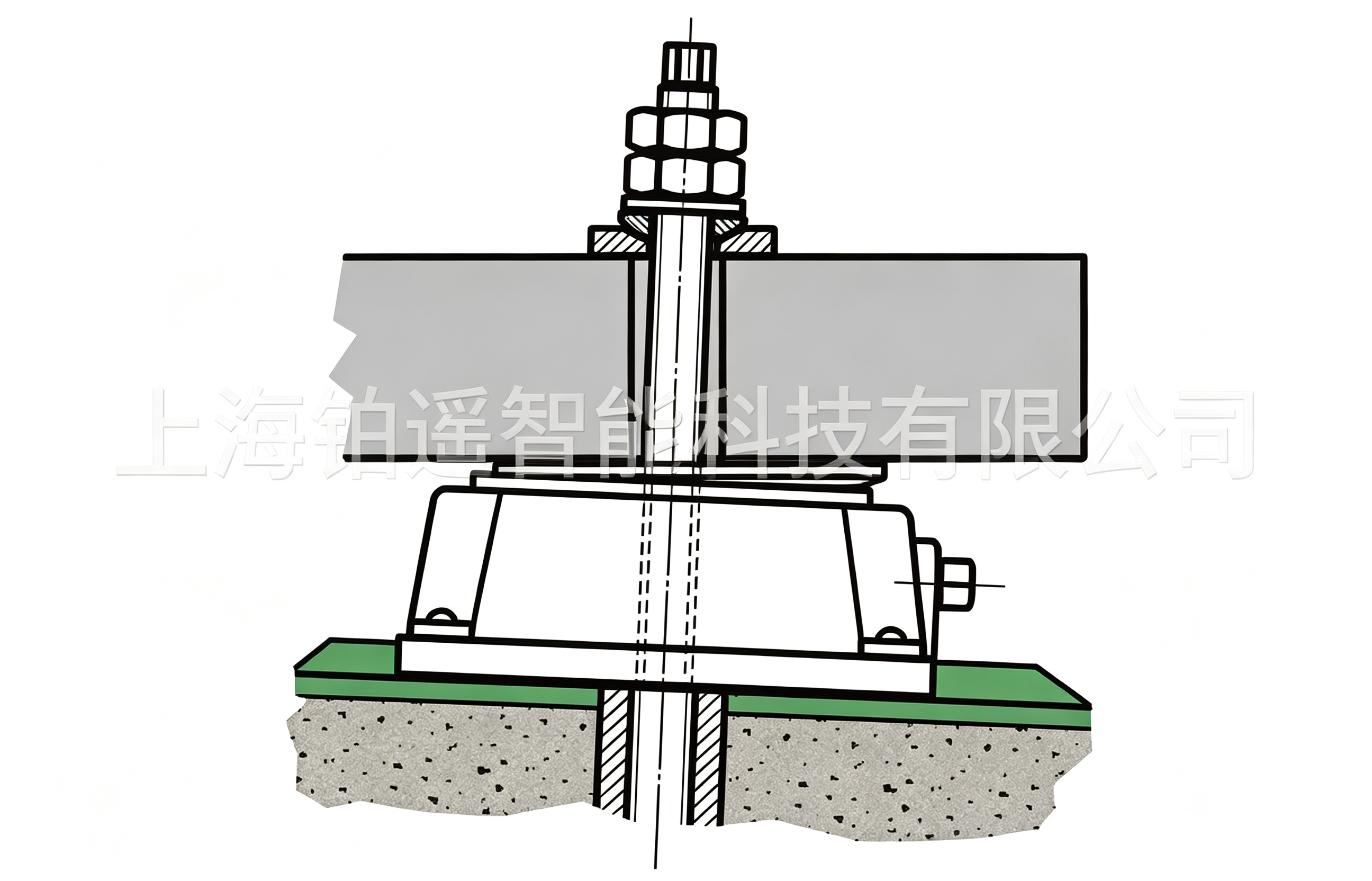

505‑KSKC 采用螺栓贯穿式 + 内置球形座结构，允许最大3° 倾角补偿，无需对设备底座、安装地面做精加工处理，大幅降低设备基建成本。封闭式调节机构具备防尘能力，全负载工况下调平扭矩更低；调平行程‑3mm~+3mm，每转调节距离 0.37mm，操作人员可以高效完成设备水平校正，提升装机调试效率AirLoc AG。

在承载性能方面，该款支撑脚最大工作载荷可达6000 daN，叠加预紧载荷最高可承受 10000 daN；本体采用 RAL9005 亮黑色涂装，本体重量 3.367 kg，底部接触面积 125 cm²，无橡胶隔振垫设计，实现纯刚性定位，适合对设备几何精度、抗位移能力要求严苛的生产场景。产品工作温度区间‑20℃~+100℃，可以适配车间绝大多数工业环境。

“很多重型镗铣、长床身机床面临底座非加工面、地面基础平整度不足的痛点，普通支撑脚难以兼顾重载与多角度补偿。505‑KSKC 依托球形座刚性夹紧结构，实现全部空间轴向上的高精度找正，不依靠隔振垫，保证设备长期定位稳定性。” 产品技术负责人介绍道。

产品适配 RGM‑M16、S‑M16 规格螺柱（螺柱需单独订货），同时可选配 Ø60×4 隔振垫、球形垫圈组件。官方可提供 Datasheet、STEP‑CAD 模型、安装说明书下载，方便设备工程师完成整机设计选型。

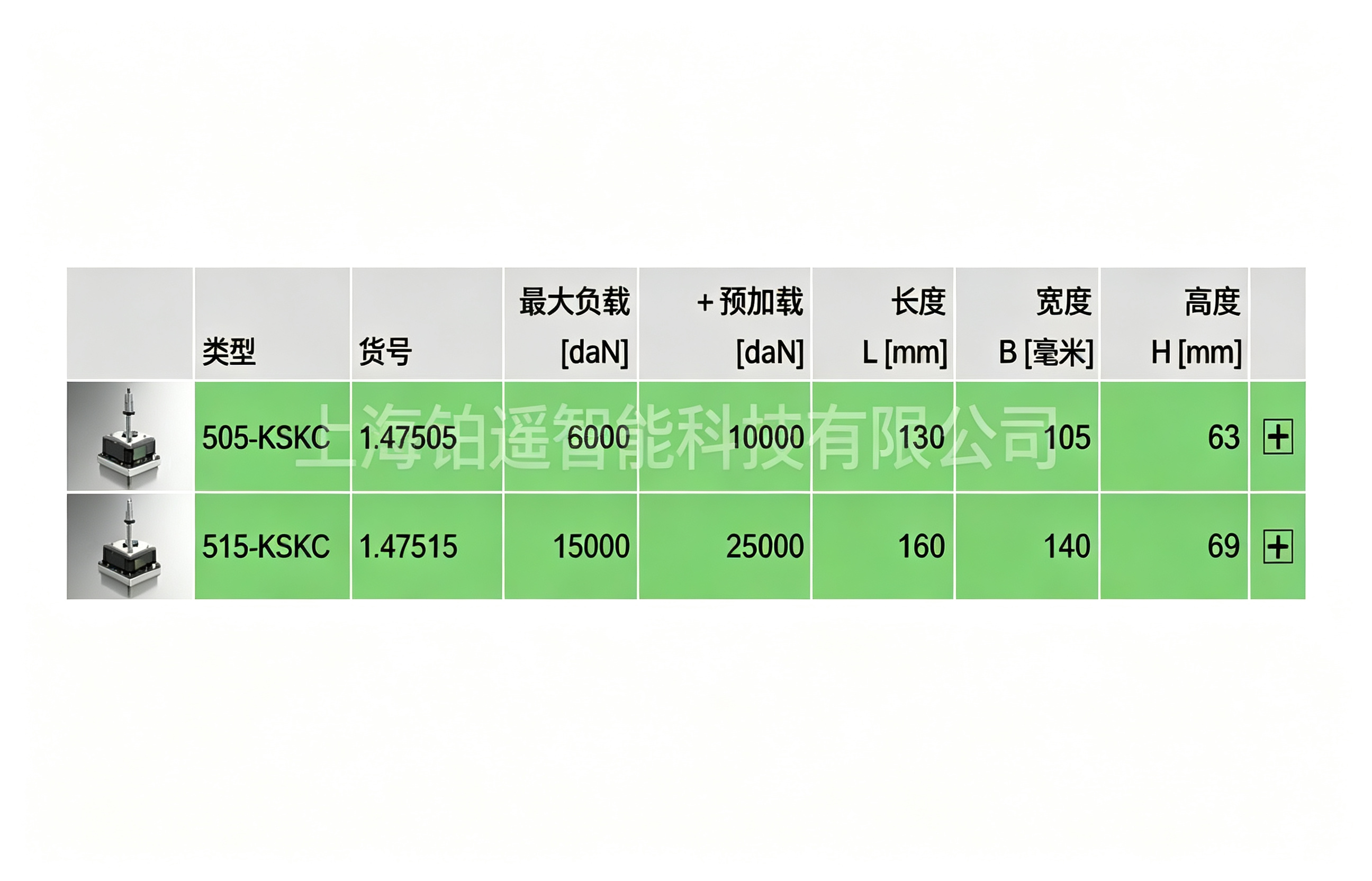

核心技术参数摘要

• 型号：505‑KSKC Wedgmounts QFixx，物料号：1.47505

• 最大工作载荷：6000 daN；最大预紧总载荷：10000 daN

• 倾角补偿：最大 3°；调平范围：‑3 mm ~ +3 mm

• 每转调节距离：0.37 mm；工作温度：‑20 ℃ ~ +100 ℃

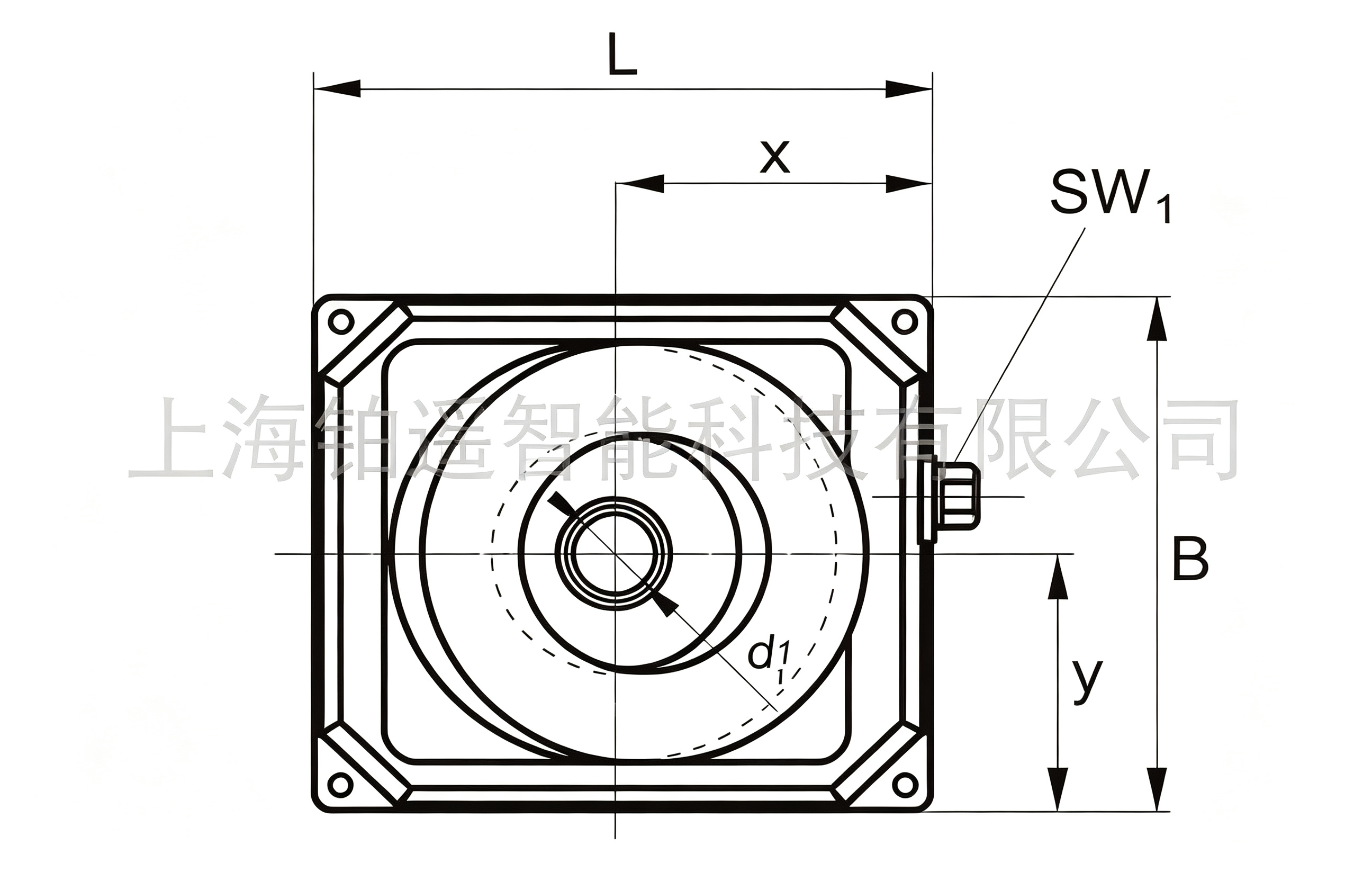

• 外形尺寸：L130 mm × B105 mm × H63 mm

• 适配螺柱：RGM‑M16 / S‑M16（单独采购）

• 应用：镗床、铣床、长床身机床、底座非加工面重型设备

如需样品测试、技术选型咨询，可联系我司获取完整资料与报价。

关于 AIRLOC瑞士 AIRLOC 是全球知名机床调平、支撑及隔振系统厂商，Wedgmounts 系列精密调平支撑广泛应用于高端机床、自动化产线、重工装备领域，为工业设备提供稳定、高精度的安装支撑解决方案。
