toellner TOE 7621 四象限放大器

发布日期：2025-11-20

320瓦源源和汇电源

应请求，并联机组可提供扩展功率输出

短时负载电流 3 x I额定（选项）

模拟控制输入0至5 V 或 0 至 10 V

斜率约为6 V/μs至25 V/μs（视型号而定）

可调输出阻抗

感应输入

前排输出，后排可选

19英寸机架安装，3胡

非常适合用于对车辆电气波纹进行元件电噪测试

4-Quadrant Power Supply

TOE 7621-6 DC - 100 kHz, ± 6 V / ± 40 A

TOE 7621-10 DC - 100 kHz, ± 10 V / ± 30 A

TOE 7621-20 DC - 100 kHz, ± 20 V / ± 16 A

TOE 7621-32 DC - 100 kHz, ± 32 V / ± 10 A

TOE 7621-40 DC - 100 kHz, ± 40 V / ± 8 A

TOE 7621-60 DC - 100 kHz, ± 60 V / ± 5.3 A

TOE 7621-80 DC - 100 kHz, ± 80 V / ± 4 A

TOE 7621-100 DC - 100 kHz, ± 100 V / ± 3.2 A

Optional

TOE 7620/113 Short-time current 3 x Irated for approx 3ms

TOE 7620/101 Circuitry for bridge connection

TOE 7620/102 Parallel switching adapter 2 x TOE 7621

TOE 7620/103 Parallel switching adapter 3 x TOE 7621

TOE 7620/017 Floating input DC ... 100 kHz

TOE 9513 19" rack mount adapter, 3 HU

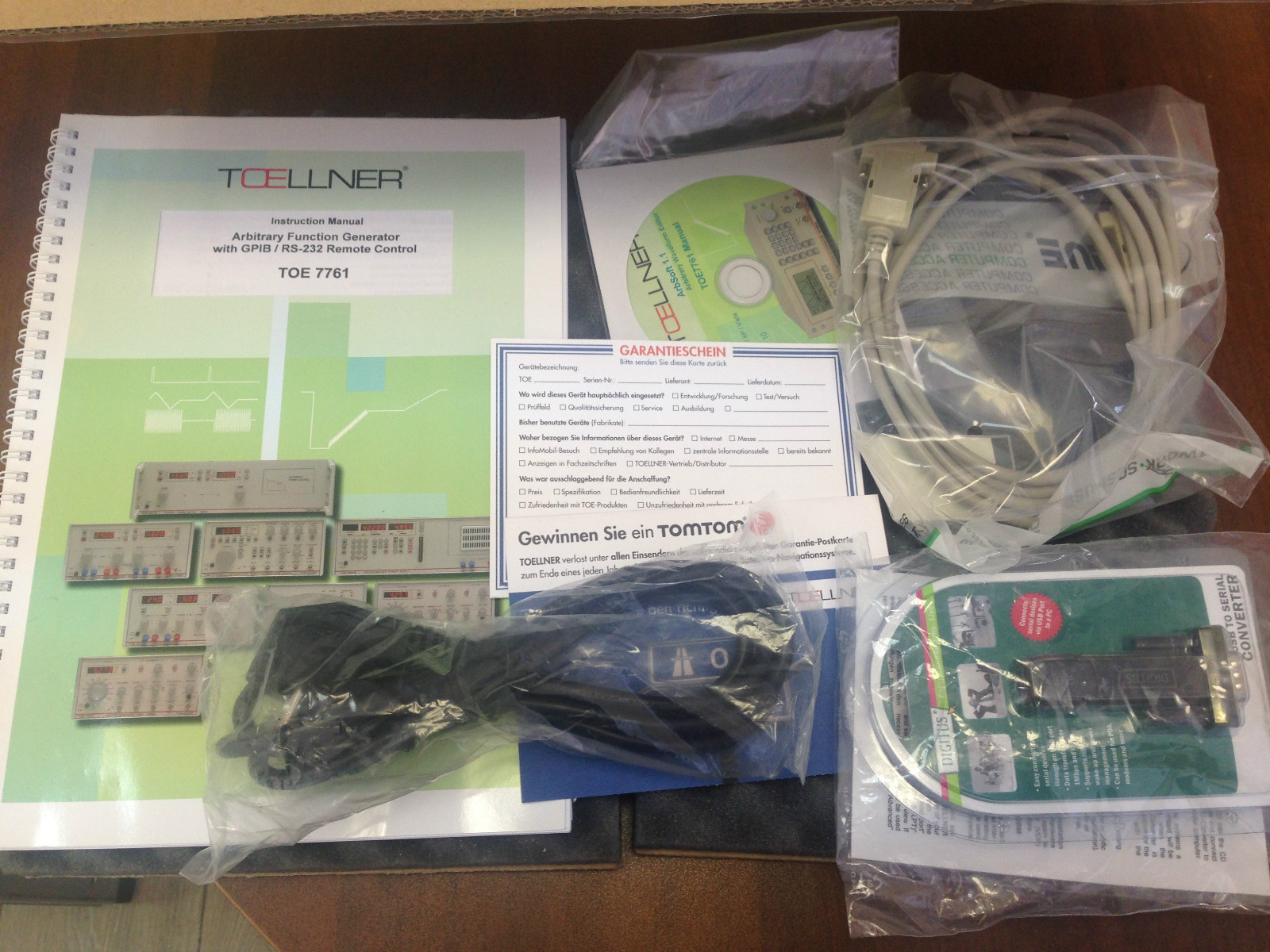

Supplied accessories

1 power cord

1 instuction manual

点击咨询

产品描述

通用

的四象限电源或四象限放大器是能够提供正负输出电压以及正负输出电流的仪器。

实验室电源通常仅为单象限电源。它们只能用单一极性供电，即这些仪器只能在输出电压/电流图的一个象限工作。常见放大器能提供两种极性的电压，但通常无法吸收与其能提供的功率相当的范围。因此它们主要作为两象限装置工作。

TOE 7620系列四象限电源既可作为电源，也能作为输出功率和吸收功率相等的电源。因此，TOE 7620系列电源是双极电压和电流源，同时是一个仪器中的电流汇，可以替代单个元件的组合。单个组件相互作用和意外振荡的频繁问题现已成为过去。

可选输入电压范围

输入电压范围可设置为±5伏或±10伏。因此，控制电压无需进一步外部调节。

可变直流偏移输出端的直流偏移

电压可调节为额定输出电压范围内的任何值。外部控制电压会被放大并叠加到直流偏移上。这样，车载供电系统中的纹波电压可以很容易地被模拟。

可调输出阻抗

输出阻抗可在0至0.5 U范围内调节额定/我额定.

短时负载电流

TOE 7620系列所有四象限电源均可配备TOE 7620/103选项，可输出额定电流的三倍，约3毫秒。

输出开关

一个方便的功能是输出开关，允许在处于“输出关断”位置时立即关闭输出电压和电流。此外，输出也会被隔离！
