德国IC-HAUS双通道感应信号交解调器 iC-GI22
发布日期：2025-12-09
德国IC-HAUS双通道感应信号交解调器 iC-GI22
带线圈驱动器的可调发射机（2-5 MHz，最高20 mA）
两个独立接收信道，带解调和线路驱动器（1 Vdiff @ 100 Ω）
高电平输出，中心电压可选
iC-Gi22双通道感应传感器集成电路，配备正弦/正弦/正弦和插值SSI数据输出，用于使用简单金属靶进行磁偏轴位置感测。该装置通过采样两个独立通道（主通道加从通道）实现整个机械旋转的绝对角度检测。
解调后的接收信号会传递给外部处理器，即合适的插值设备，如iC-MNF、iC-TW29、iC-NQE以及带有ADC的MCU，以更高分辨率确定位置。
类型与软件包
iC-GI22 QFN32-5×5，符合RoHS标准MSL 1,260°C
产品描述
特征
带线圈驱动器的可调发射机（2-5 MHz，最高20 mA）
两个独立接收信道，带解调和线路驱动器（1 Vdiff @ 100 Ω）
高电平输出，中心电压可选
可调粗（x1...10）和细增益（x1......20)
高精度偏移校正（通过11位至200 mV）
自动增益控制（每通道）
正弦/正弦插值，8位分辨率（1通道）
通过SSI输出角度，带有错误和警告
I2C 多主设备，可从外部 EEPROM 进行自配置
I2C 从属接口（MCU）
带报警掩蔽的运行监控：信号丢失、I/O短路、RAM CRC
信号频率最高可达50 kHz（允许最低90000转/分钟）
电源电压从3.3V到5V，约15毫安
节省空间的32针QFN，5x5毫米
应用
稳健的绝对位置传感器
驾驶速度与扭矩控制
无刷电机换向
机器人、全能移动车、自动售货机

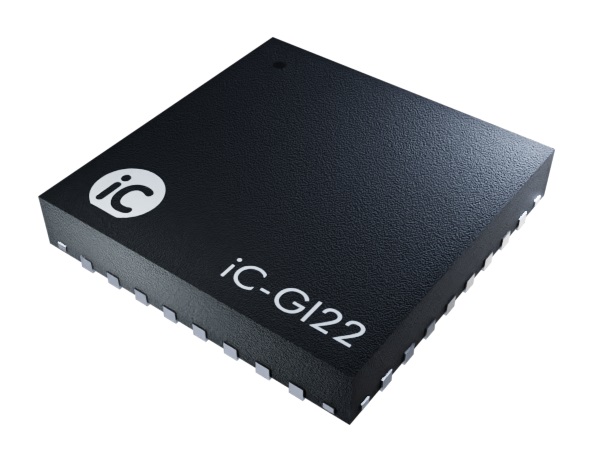

产品图片
