波兰 Aplisens 隔膜密封系列 聚焦工业压力测量设备防护需求

一、法兰式隔膜密封（Flanged Diaphragm Seals）

通过法兰连接实现稳固安装，适配中高压、大口径管道或储罐的压力 / 液位测量，核心型号按结构与功能细分：

1. 型号：S-P（Flanged seals with flush diaphragm）

• 核心特性：采用平齐式隔膜设计，无介质滞留死角，压力信号通过填充测压液体传递至测量仪器，起到隔离防护作用；

• 关键参数：适配压力等级 PN40（40 bar）、ANSI      150（150 psi）；公称尺寸覆盖      DN50/2"、DN80、DN100/4"      等，支持与智能 / 模拟压力变送器、压力表（63、100 等规格）直接或通过毛细管远程连接；

• 材质配置：隔膜与法兰采用 316L 不锈钢，耐腐蚀且强度高；

• 适配场景：避免介质低温 / 高温、高粘度、含杂质等特性对测量仪器的损坏，适配常规工业管道、储罐的压力      / 液位测量，尤其适合无残留要求的场景。

2. 型号：S-T（Flanged seals with extended diaphragm）

• 核心特性：配备延伸式隔膜，可深入多壁储罐内部靠近介质，减少罐壁干扰，压力传递原理与 S-P 一致，同样通过测压液体实现信号传输；

• 关键参数：压力等级同 S-P（PN40/ANSI 150）；毛细管最大长度 5m（DN50/2" 规格），短毛细管设计可减少热零点误差；材质为 316L 不锈钢（隔膜、管道、法兰）；

• 适配场景：多壁储罐、反应釜等需要深入介质测量的场景，可抵御介质结晶、安装振动及极端温度影响。

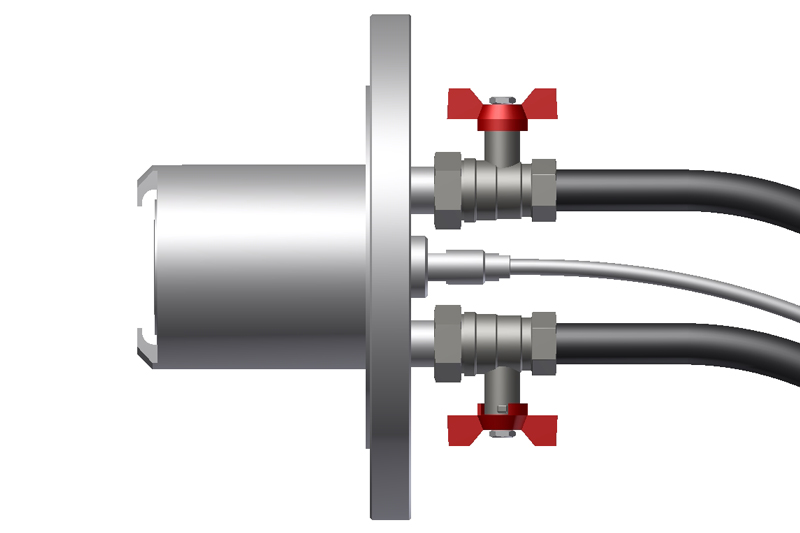

3. 型号：S-TK-P（Flanged seals with extended diaphragm and cleaning system）

• 核心特性：在 S-T 延伸式隔膜基础上，新增专属清洁系统，通过内部两个通道向隔膜表面输送清洁介质（如水），无需拆卸即可完成隔膜清洗；

• 关键参数：公称尺寸 DN100（T=100mm），压力等级兼容工业常规工况；清洁通道配备球阀控制，清洗频率可根据介质粘度灵活调整；

• 适配场景：极粘稠介质、易结晶 / 易结垢介质的测量场景，如化工粘稠原料储罐、高粘度流体输送管道等，避免隔膜堵塞影响测量精度。

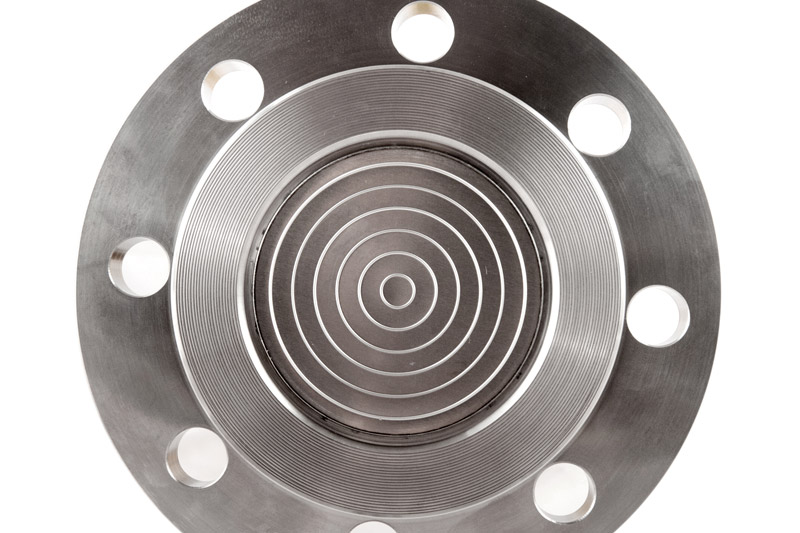

4. 型号：S-Ch（Chemical flanged seals with flush diaphragm）

• 核心特性：专为化学介质设计的平齐式法兰密封，侧重强腐蚀防护，隔膜与介质接触部分采用耐腐材质优化；

• 关键参数：适配化学工业常见压力等级与公称尺寸，支持与各类压力测量仪器兼容；

• 适配场景：酸、碱等腐蚀性化学介质的存储与输送场景，如化工反应釜、酸碱储罐的压力 / 液位测量，避免腐蚀介质损坏测量仪器核心部件。

二、螺纹式隔膜密封（Threaded Diaphragm Seals）

采用螺纹连接，结构紧凑，适配小空间安装，核心型号覆盖通用、高压、防腐等需求：

1. 型号：S-Comp（Threaded seals with large diaphragm）

• 核心特性：大尺寸隔膜设计，提升压力感应灵敏度，螺纹连接方式安装便捷，可直接适配小型测量仪器；

• 关键参数：适配常规工业压力工况，材质以不锈钢为主，兼容 4–20 mA 输出的压力变送器；

• 适配场景：空间受限的管道、小型储罐，以及对安装便捷性有要求的通用工业压力测量场景。

2. 型号：S-Comp 10MPa（Threaded seals with large diaphragm）

• 核心特性：在 S-Comp 基础上强化耐压设计，专为高压场景优化，大隔膜结构保障高压下的测量准确性；

• 关键参数：最大耐受压力 10MPa，螺纹连接稳固性强，材质具备高压下的抗变形能力；

• 适配场景：高压流体输送管道、高压储罐等场景，如液压系统、高压化工反应设备的压力测量。

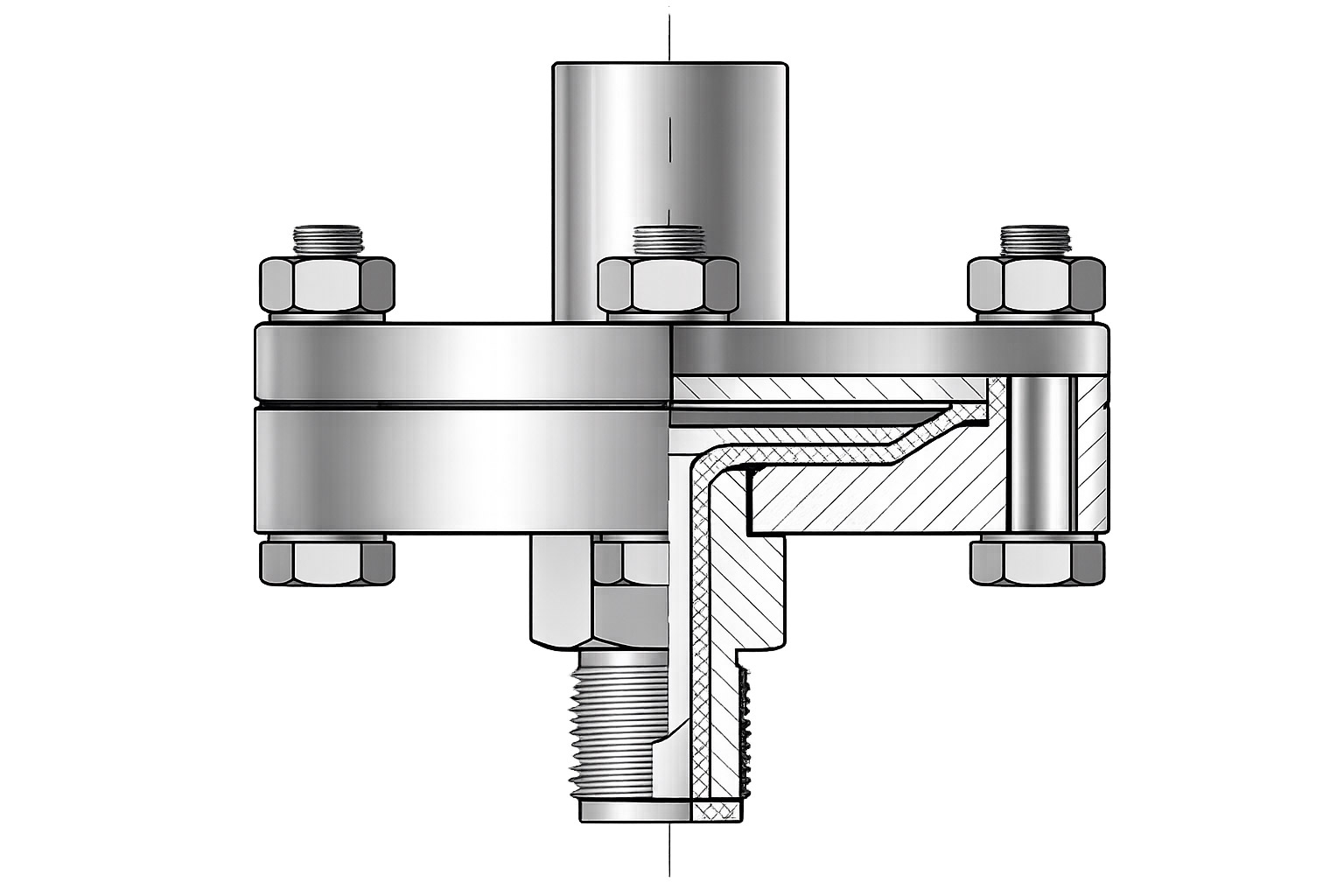

3. 型号：S-CompCh（Threaded chemical seals with large diaphragm）

• 核心特性：螺纹式结构 + 化学防腐设计，大隔膜提升耐腐蚀介质下的压力传递效率；

• 关键参数：隔膜采用耐腐专用材质，螺纹规格适配工业标准接口，兼容化学工业常用压力测量仪器；

• 适配场景：小型腐蚀性介质容器、精细化工管道的压力测量，兼顾安装紧凑性与防腐需求。

4. 型号：S-Mazut（Threaded seals with large diaphragm）

• 核心特性：针对重油（Mazut）等特殊介质优化，大隔膜设计适配高粘度、高杂质的介质特性，螺纹连接便于在小型重油设备上安装；

• 适配场景：重油存储罐、重油输送管道的压力 / 液位测量，可抵御介质高粘度、含杂质带来的堵塞与磨损问题。

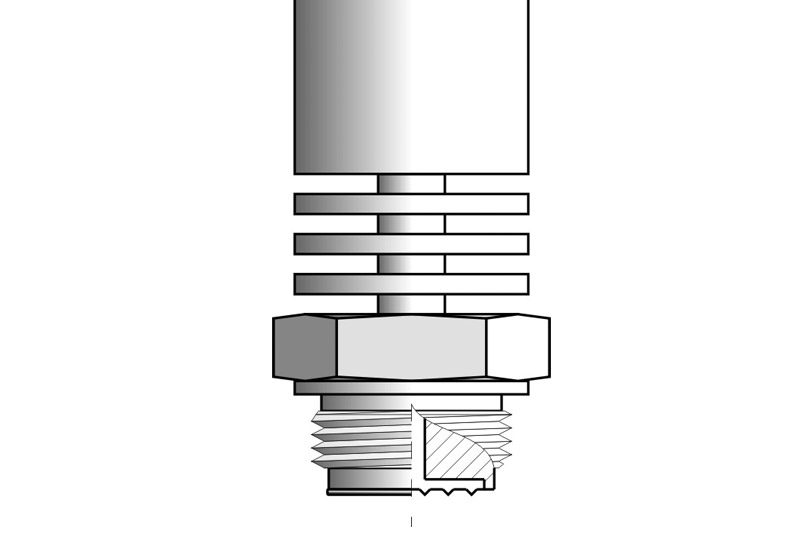

5. 型号：S-RC（Threaded seals with flush diaphragm and radiator）

• 核心特性：平齐式隔膜 + 散热器组合设计，散热器可辅助调节温度，避免极端温度影响压力传递介质（测压液体）的稳定性；

• 关键参数：螺纹连接紧凑，平齐式隔膜无残留，散热器适配高低温工况的温度缓冲需求；

• 适配场景：高低温环境下的小型管道、设备压力测量，如高温蒸汽辅助管道、低温制冷剂存储设备等。

三、卫生级隔膜密封（Sanitary diaphragm seals）

• 核心型号：S-HIG（补充自子网页及产品体系推导）；

• 核心特性：符合食品、制药行业卫生标准，隔膜无死角、易清洁，材质符合食品接触安全要求（如 316L 不锈钢 + 食品级密封件）；

• 适配场景：食品加工、制药、水处理等对卫生要求极高的行业，用于储罐、输送管道的压力 / 液位测量，避免介质污染与残留。

全系列核心共性与应用价值

1. 防护核心功能：作为压力测量仪器的 “安全屏障”，隔离恶劣介质（腐蚀、高温、高粘度、含杂质等），延长变送器、压力表的使用寿命，保障测量精度；

2. 安装与兼容灵活：支持法兰 / 螺纹两种主流连接方式，可直接或通过毛细管远程连接，兼容 Aplisens      全系列压力变送器及常规工业测量仪器；

3. 材质与场景精准匹配：从通用 316L 不锈钢到化学防腐材质，从常规介质到重油、强腐蚀介质，从常规工况到高压、高低温、粘稠介质工况，均有对应型号适配；

4. 合规与可靠性：材质与结构设计符合工业安全标准，适配石油化工、食品、制药等行业的合规要求，长期运行稳定性强，维护成本低。
