瑞士 AirLoc GLRN‑Jacmount® 可调调平支座
发布日期：2026-09-15

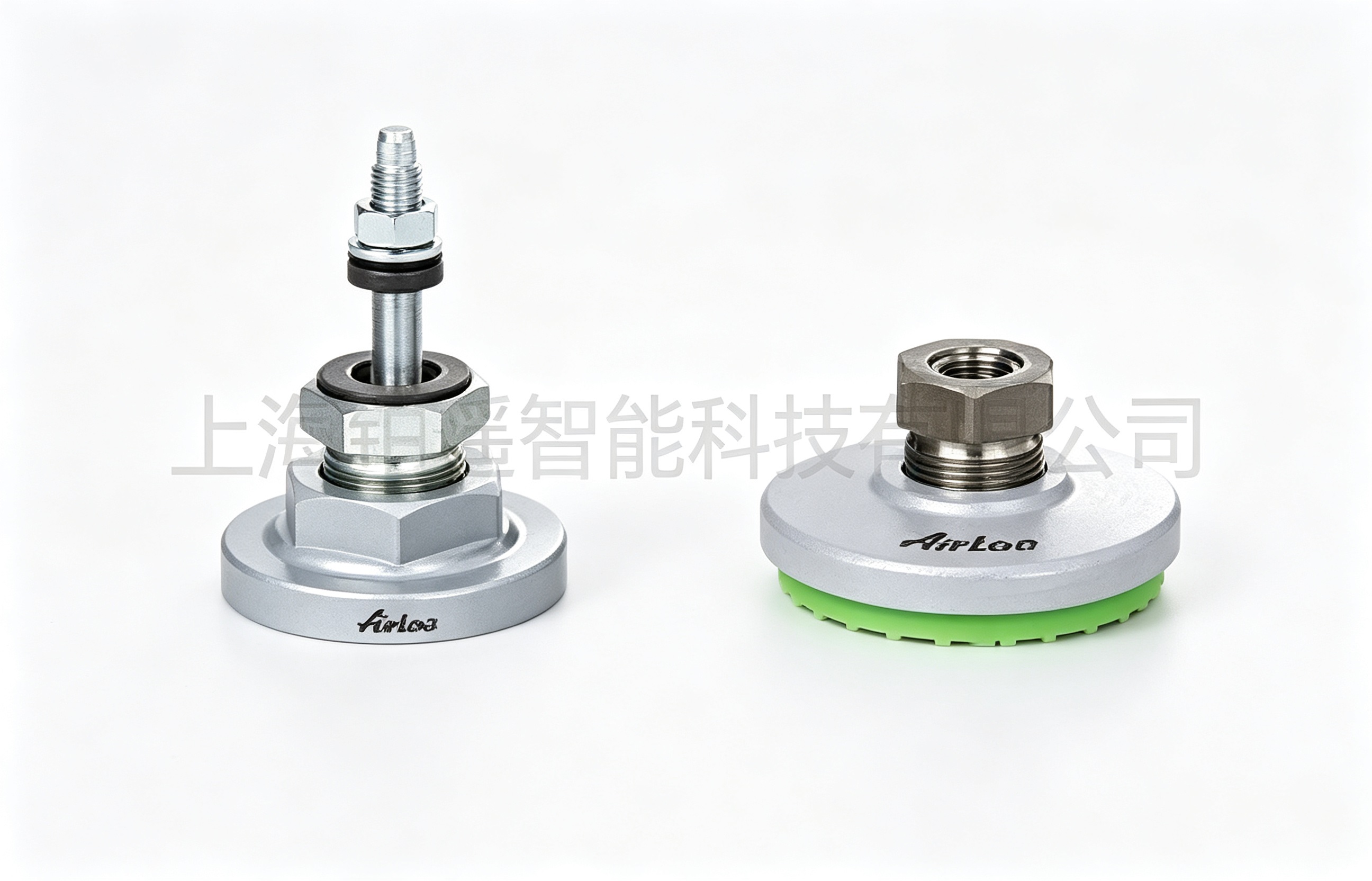

瑞士 AirLoc GLRN‑Jacmount® 可调调平支座
GLRN 为**可互换调平套筒式调平支座**；依靠可更换调平套筒，实现螺栓连接、插入式、地面锚固等多种设备连接方式，调平行程大，安装灵活经济；表面蓝锌电镀处理。
>
> 供货提示：**供货包含配套调平套筒、球形垫圈；调平螺柱必须单独订货**；可下载 Datasheet、STEP/ZIP‑CAD 三维模型、安装说明书。
> 安装提示：橡胶垫受压会沉降，设备安装约 3 周后复核水平，建议每年复检调平状态。

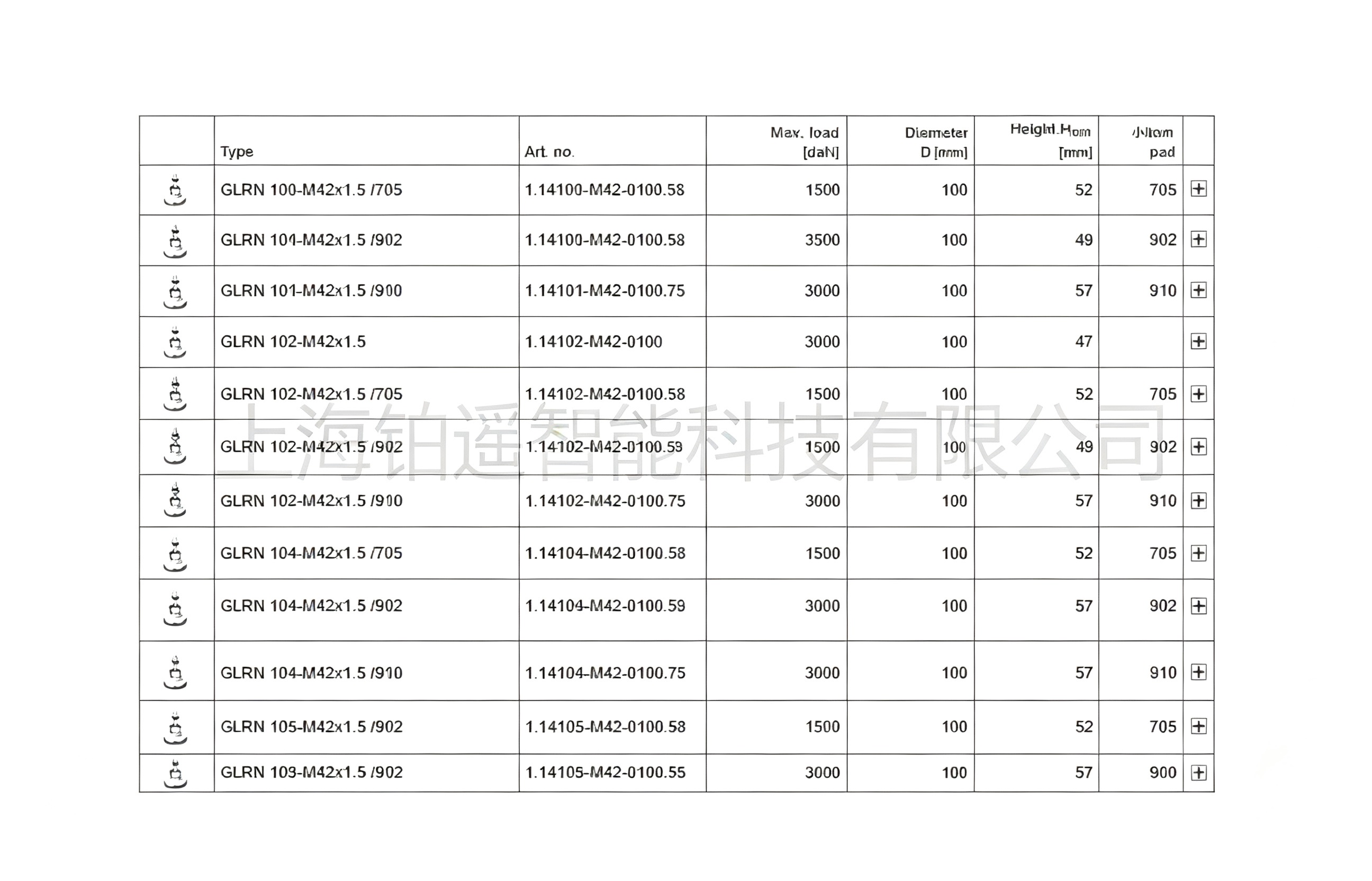

瑞士 AirLoc GLRN 100‑M42x1.5（无橡胶垫） 可调调平支座
## 型号：GLRN 100‑M42x1.5（无橡胶垫）
- **物料号 Art.no**：1.14100‑M42‑0100
- **最大负载**：3000 daN
- **底座直径 D**：100 mm
- **本体高度 H**：10 mm
- **最小安装高度 Hmin**：47 mm
- **调平行程**：20 mm
- **重量**：1.171 kg
- **工作温度**：‑20 ℃ ~ +100 ℃
- **底座内孔 d₁**：19 mm
- **垫接触面积 A₁**：75 cm²
- **适配螺柱**：RGM‑M16、S‑M16
- **表面处理**：蓝锌电镀
- **产品描述**：本体不带橡胶隔振垫，可按需选配橡胶垫组件；支持多种套筒实现锚固、螺栓连接
- **供货包含**：GLRN 本体、调平套筒 M42x1.5x42.5 Ø19、M24 球形垫圈
- **备注**：调平螺柱 RGM/S 需单独订货
瑞士 AirLoc GLRN 100‑M42x1.5 /705（无橡胶垫） 可调调平支座
## 型号：GLRN 100‑M42x1.5 /705
- **物料号 Art.no**：1.14100‑M42‑0100.58
- **最大负载**：1500 daN
- **底座直径 D**：100 mm
- **本体高度 H**：15 mm
- **最小安装高度 Hmin**：52 mm
- **调平行程**：20 mm
- **重量**：1.222 kg
- **工作温度**：‑15 ℃ ~ +100 ℃
- **底部橡胶垫型号**：705（700 系列）
- **垫未加载厚度**：5 mm
- **混凝土摩擦系数**：0.8
- **橡胶硬度**：邵氏 A70‑75
- **底座内孔 d₁**：19 mm
- **垫接触面积 A₁**：75 cm²
- **适配螺柱**：RGM‑M16、S‑M16
- **表面处理**：蓝锌电镀
- **产品描述**：装配 705 高阻尼橡胶垫，兼顾承载与隔振阻尼；可互换套筒实现多种设备连接形式
- **供货包含**：GLRN 本体、调平套筒 M42x1.5x42.5 Ø19、M24 球形垫圈
- **备注**：调平螺柱 RGM/S 需单独订货
瑞士 AirLoc GLRN 100‑M42x1.5 /902 可调调平支座
## 型号：GLRN 100‑M42x1.5 /902
- **物料号 Art.no**：1.14100‑M42‑0100.59
- **最大负载**：3000 daN
- **底座直径 D**：100 mm
- **本体高度 H**：12 mm
- **最小安装高度 Hmin**：49 mm
- **调平行程**：20 mm
- **重量**：1.192 kg
- **工作温度**：‑20 ℃ ~ +80 ℃
- **底部橡胶垫型号**：902（900 系列）
- **垫未加载厚度**：2 mm
- **混凝土摩擦系数**：0.8
- **橡胶硬度**：邵氏 A90‑95
- **底座内孔 d₁**：19 mm
- **垫接触面积 A₁**：75 cm²
- **适配螺柱**：RGM‑M16、S‑M16
- **表面处理**：蓝锌电镀
- **产品描述**：薄型硬橡胶垫，高静态承载，隔振弱，追求设备刚性稳定
- **供货包含**：GLRN 本体、调平套筒 M42x1.5x42.5 Ø19、M24 球形垫圈
- **备注**：调平螺柱 RGM/S 需单独订货
瑞士 AirLoc GLRN 100‑M42x1.5 /910 可调调平支座
## 型号：GLRN 100‑M42x1.5 /910
- **物料号 Art.no**：1.14100‑M42‑0100.75
- **最大负载**：3000 daN
- **底座直径 D**：100 mm
- **本体高度 H**：20 mm
- **最小安装高度 Hmin**：57 mm
- **调平行程**：20 mm
- **重量**：1.278 kg
- **工作温度**：‑20 ℃ ~ +80 ℃
- **底部橡胶垫型号**：910（900 系列）
- **垫未加载厚度**：10 mm
- **混凝土摩擦系数**：0.8
- **橡胶硬度**：邵氏 A90‑95
- **底座内孔 d₁**：19 mm
- **垫接触面积 A₁**：75 cm²
- **适配螺柱**：RGM‑M16、S‑M16
- **表面处理**：蓝锌电镀
- **产品描述**：厚款 900 系列硬橡胶垫，高静载，有限隔振能力
- **供货包含**：GLRN 本体、调平套筒 M42x1.5x42.5 Ø19、M24 球形垫圈
- **备注**：调平螺柱 RGM/S 需单独订货
瑞士 AirLoc GLRN 101‑M42x1.5 /705 可调调平支座
## 型号：GLRN 101‑M42x1.5 /705
- **物料号 Art.no**：1.14101‑M42‑0100.58
- **最大负载**：1500 daN
- **底座直径 D**：100 mm
- **本体高度 H**：15 mm
- **最小安装高度 Hmin**：52 mm
- **调平行程**：20 mm
- **重量**：1.196 kg
- **工作温度**：‑15 ℃ ~ +100 ℃
- **底部橡胶垫型号**：705（700 系列）
- **垫未加载厚度**：5 mm
- **混凝土摩擦系数**：0.8
- **橡胶硬度**：邵氏 A70‑75
- **底座内螺纹 d₁**：M20
- **垫接触面积 A₁**：75 cm²
- **适配螺柱**：P‑M20
- **表面处理**：蓝锌电镀
- **产品描述**：本体内置 M20 内螺纹；装配 705 高阻尼橡胶垫，兼顾承载与隔振阻尼
- **供货包含**：GLRN 本体、调平套筒 M42x1.5x42.5‑M20、M24 球形垫圈
- **备注**：调平螺柱 P‑M20 需单独订货
瑞士 AirLoc GLRN 101‑M42x1.5 /902 可调调平支座
## 型号：GLRN 101‑M42x1.5 /902
- **物料号 Art.no**：1.14101‑M42‑0100.59
- **最大负载**：3000 daN
- **底座直径 D**：100 mm
- **本体高度 H**：12 mm
- **最小安装高度 Hmin**：49 mm
- **调平行程**：20 mm
- **重量**：1.207 kg
- **工作温度**：‑20 ℃ ~ +80 ℃
- **底部橡胶垫型号**：902（900 系列）
- **垫未加载厚度**：2 mm
- **混凝土摩擦系数**：0.8
- **橡胶硬度**：邵氏 A90‑95
- **底座内螺纹 d₁**：M20
- **垫接触面积 A₁**：75 cm²
- **适配螺柱**：P‑M20
- **表面处理**：蓝锌电镀
- **产品描述**：本体内置 M20 内螺纹；薄型硬橡胶垫，高静态承载，刚性优先
- **供货包含**：GLRN 本体、调平套筒 M42x1.5x42.5‑M20、M24 球形垫圈
- **备注**：调平螺柱 P‑M20 需单独订货
瑞士 AirLoc GLRN 101‑M42x1.5 /910 可调调平支座
## 型号：GLRN 101‑M42x1.5 /910
- **物料号 Art.no**：1.14101‑M42‑0100.75
- **最大负载**：3000 daN
- **底座直径 D**：100 mm
- **本体高度 H**：20 mm
- **最小安装高度 Hmin**：57 mm
- **调平行程**：20 mm
- **重量**：1.288 kg
- **工作温度**：‑20 ℃ ~ +80 ℃
- **底部橡胶垫型号**：910（900 系列）
- **垫未加载厚度**：10 mm
- **混凝土摩擦系数**：0.8
- **橡胶硬度**：邵氏 A90‑95
- **底座内螺纹 d₁**：M20
- **垫接触面积 A₁**：75 cm²
- **适配螺柱**：P‑M20
- **表面处理**：蓝锌电镀
- **产品描述**：本体内置 M20 内螺纹；厚款硬橡胶垫，高静载
- **供货包含**：GLRN 本体、调平套筒 M42x1.5x42.5‑M20、M24 球形垫圈
- **备注**：调平螺柱 P‑M20 需单独订货
瑞士 AirLoc GLRN 102‑M42x1.5（无橡胶垫） 可调调平支座
## 型号：GLRN 102‑M42x1.5（无橡胶垫）
- **物料号 Art.no**：1.14102‑M42‑0100
- **最大负载**：3000 daN
- **底座直径 D**：100 mm
- **最小安装高度 Hmin**：47 mm
- **调平行程**：20 mm
- **垫接触面积 A₁**：75 cm²
- **表面处理**：蓝锌电镀
- **产品描述**：本体不带橡胶隔振垫，适配另外一套规格可互换调平套筒，实现特殊锚固连接方案
- **供货包含**：GLRN 本体、配套调平套筒、M24 球形垫圈
- **备注**：调平螺柱需单独订货
## GLRN 系列选型要点
1. **GLRN‑100**：底座为光孔 Ø19，适配 RGM/S 系列螺柱；
**GLRN‑101**：底座内置 M20 内螺纹，适配 P 系列螺柱；
**GLRN‑102**：特殊套筒版本，用于特殊锚固方案。
2. 后缀橡胶垫含义
- `/705`：700 系列，高阻尼，兼顾隔振与稳定；
- `/902`：900 系列薄垫 2 mm，极低本体高度，高刚性；
- `/910`：900 系列厚垫 10 mm，高刚性，有限隔振。
3. 结构特点：**可互换调平套筒**，一台支座更换套筒即可实现螺栓紧固、地面锚固、插入式多种安装方式；调平行程 20 mm。
4. 供货范围：本体 + 调平套筒 + 球形垫圈；**调平螺柱 RGM / S / P 全部需要单独下单采购**。
