AirLoc GLR圆形系列 Jacmount® 可调调平支座
发布日期：2026-09-15

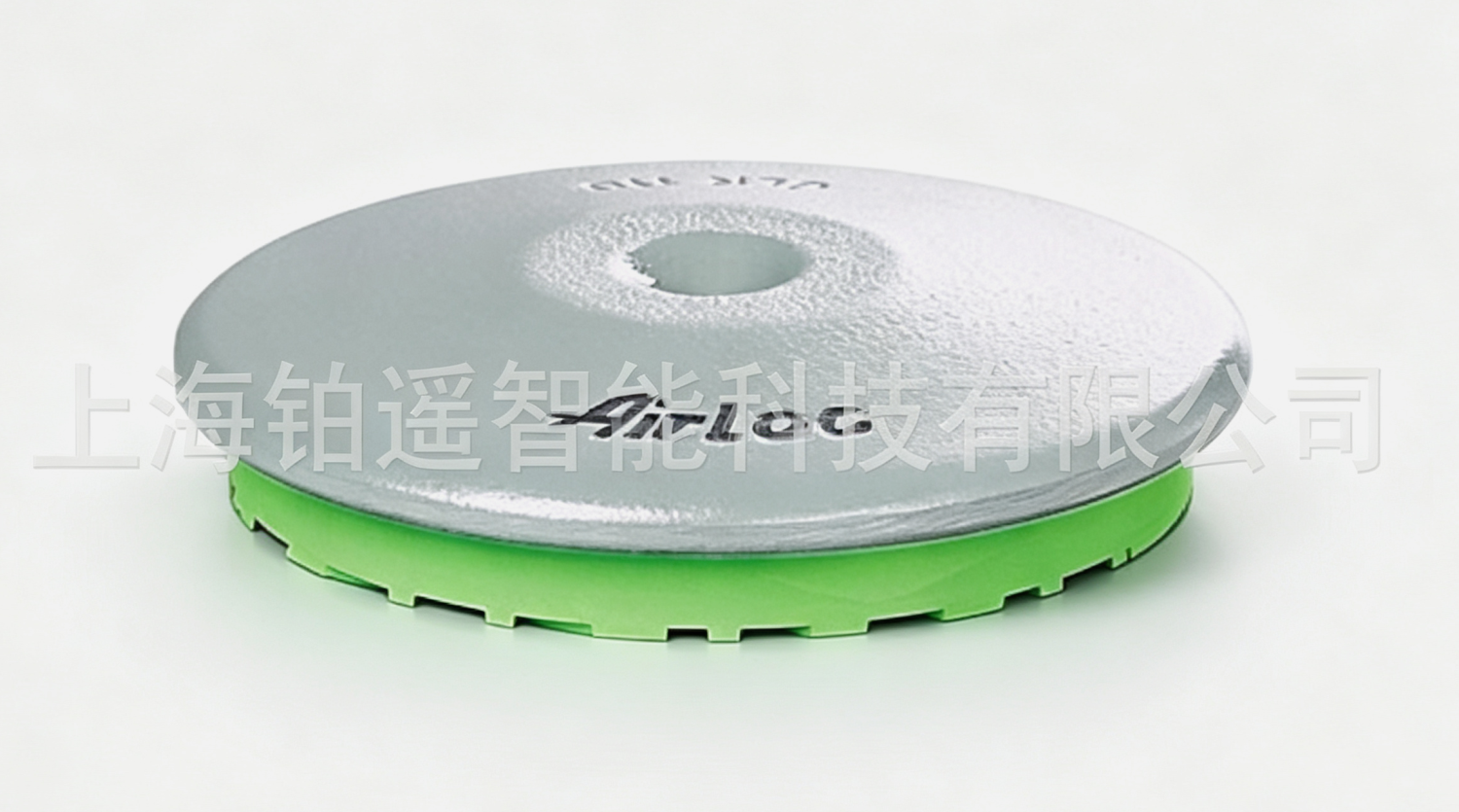

AirLoc GLR 圆形系列 Jacmount® 可调调平支座
**GLV：方形底座；GLR：圆形底座**；经济型成熟调平支座；适用于机脚自带安装通孔的设备；支座内部沉孔结构可补偿地面不平；外壳 RAL7001 银灰色喷漆，可定制其他颜色AirLoc AG。
>
> 供货提示：**S 系列调平螺柱必须单独订货，本体不含螺柱**；可下载 Datasheet、STEP/ZIP‑CAD 三维模型、安装说明书。
> 安装提示：橡胶垫受压会沉降，设备安装约 3 周后复核水平，建议每年复检调平状态。
## GLR 圆形系列
瑞士AIRLOC GLR 110 /B1 圆形 可调调平支座
### 型号：GLR 110 /B1
- **物料号 Art.no**：1.11110.50
- **最大负载**：450 daN
- **底座直径 D**：123 mm
- **本体高度 H**：25 mm
- **最小安装高度 Hmin**：M12=37.5 mm；M16=41 mm；M20=44 mm
- **适配螺柱 S**：M12、M16、M20
- **重量**：0.81 kg
- **工作温度**：‑20 ℃ ~ +80 ℃
- **底部橡胶垫型号**：B1（BiLoc400 双纹路）
- **垫未加载厚度**：13 mm
- **混凝土摩擦系数**：0.9
- **橡胶硬度**：邵氏 A40‑45
- **垫接触面积 A₁**：113 cm²
- **产品描述**：实验室仪器、敏感设备被动安放、多层布置设备；低矮安装高度同时实现优秀隔振
- **备注**：调平螺柱 S 需单独订货
瑞士AIRLOC GLR 110 /716 圆形 可调调平支座
### 型号：GLR 110 /716
- **物料号 Art.no**：1.11110.56
- **最大负载**：1750 daN
- **底座直径 D**：123 mm
- **本体高度 H**：27 mm
- **最小安装高度 Hmin**：M12=39.5 mm；M16=43 mm；M20=46 mm
- **适配螺柱 S**：M12、M16、M20
- **重量**：0.812 kg
- **工作温度**：‑15 ℃ ~ +100 ℃
- **底部橡胶垫型号**：716（700 系列）
- **垫未加载厚度**：15 mm
- **混凝土摩擦系数**：0.85
- **橡胶硬度**：邵氏 A70‑75
- **垫接触面积 A₁**：113 cm²
- **产品描述**：工具机、塑料 / 纺织机械、印刷及通用生产设备；隔振阻尼性能优异，防滑好
- **备注**：调平螺柱 S 需单独订货
瑞士AIRLOC GLR 110 /915 圆形 可调调平支座
### 型号：GLR 110 /915
- **物料号 Art.no**：1.11110.65
- **最大负载**：1750 daN
- **底座直径 D**：123 mm
- **本体高度 H**：27 mm
- **最小安装高度 Hmin**：M12=39.5 mm；M16=43 mm；M20=46 mm
- **适配螺柱 S**：M12、M16、M20
- **重量**：0.808 kg
- **工作温度**：‑20 ℃ ~ +80 ℃
- **底部橡胶垫型号**：915（900 系列）
- **垫未加载厚度**：15 mm
- **混凝土摩擦系数**：0.8
- **橡胶硬度**：邵氏 A90‑95
- **垫接触面积 A₁**：113 cm²
- **产品描述**：高静载荷设备；调平稳定，受扰力下整体稳定性佳
- **备注**：调平螺柱 S 需单独订货
瑞士AIRLOC GLR 110 /711 圆形 可调调平支座
### 型号：GLR 110 /711
- **物料号 Art.no**：1.11110.92
- **最大负载**：1750 daN
- **底座直径 D**：123 mm
- **本体高度 H**：22 mm
- **最小安装高度 Hmin**：M12=34.5 mm；M16=38 mm；M20=41 mm
- **适配螺柱 S**：M12、M16、M20
- **重量**：0.804 kg
- **工作温度**：‑15 ℃ ~ +100 ℃
- **底部橡胶垫型号**：711（700 系列）
- **垫未加载厚度**：10 mm
- **混凝土摩擦系数**：0.85
- **橡胶硬度**：邵氏 A70‑75
- **垫接触面积 A₁**：113 cm²
- **产品描述**：输送线、专用设备；调平及整体稳定性持续可靠，安装高度极低
- **备注**：调平螺柱 S 需单独订货
## GLV‑GLR 系列选型要点
1. **GLV 方形底座；GLR 圆形底座**；适合机脚自带通孔，螺柱从上方穿过机脚锁紧的安装方式。
2. 后缀橡胶垫含义
- `/B1`：BiLoc400 双纹路软垫，隔振优先，摩擦系数 0.9，适合精密仪器；
- `/716`：700 系列，垫厚 15 mm，兼顾阻尼隔振；
- `/711`：700 系列薄垫 10 mm，主打极低安装高度；
- `/915`：900 系列硬橡胶，高静态承载，隔振弱。
3. 本系列**无球面补偿结构**，依靠支座沉孔轻微补偿地面微小不平；地面倾斜大优先选用 PRG/PRSK/PRP。
4. S 型调平螺柱必须单独订货，本体不含螺柱；螺柱头部要求平头，适配支座沉孔结构。
