瑞士AIRLOC 505.6‑VRKCS 902 机床用调平垫铁
发布日期：2026-09-15
VRKCS 属于**500‑Qfixx 紧凑型楔块调平器**，**插座插入式安装结构**，适配**封闭式机床支脚**；机床底座需要加工 M24 盲内螺纹，配合配套 M24 螺纹套筒实现牢固连接；封闭式调节机构寿命长，满负载下调平扭矩低；球形座可补偿最大 3° 倾角，适配地面不平、底座未加工工况；产品自带橡胶垫（902 薄硬垫 /915 厚硬垫）；整套供货包含调平本体 + M24 螺纹套筒，销钉结构可拆卸；提供 Datasheet、STEP/ZIP‑CAD、安装手册下载。
>
> 和 VRKC（螺栓通孔式）区别：VRKC 依靠螺栓贯穿锁紧；**VRKCS 是插入套接，不需要贯穿螺栓，机床底座加工盲螺纹即可**。
产品描述
### 型号：505.6‑VRKCS /902
- 物料号：1.53505‑6.59
- 最大负载：6000 daN
- 调平范围：±3 mm；每转调节 0.37 mm；允许倾角 3°
- 温度范围：‑20 ℃ ~ 80 ℃
- 尺寸：长 130 mm，宽 105 mm，总高 65 mm；无垫基准高 63 mm
- 重量：3.566 kg
- 底部垫：902 薄硬垫，厚度 2 mm；邵氏 A90‑95；摩擦系数 0.8；垫面积 125 cm²
- 供货组成：Insert Wedgmounts QFixx 本体 + M24×28.9 螺纹套筒（SW21）
- 特点：薄型硬质垫，安装高度低，刚性防滑，无隔振

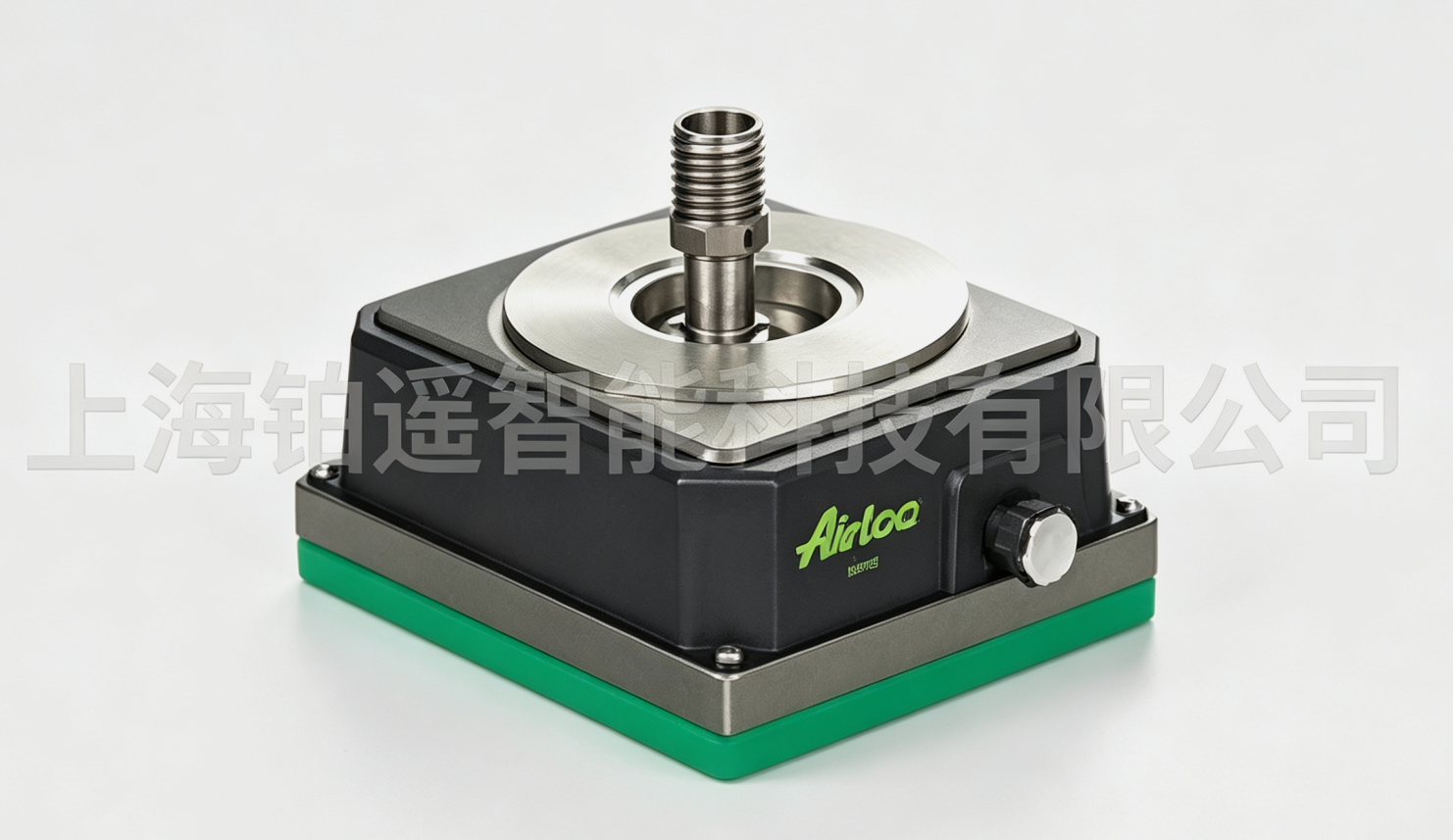

产品图片
