Indel GIN-TTL 系列数字接口模块介绍

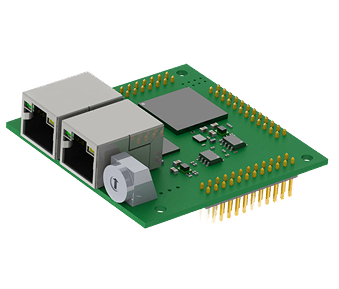

GIN-TTL 是 Indel 推出的通用型数字 I/O 模块，专为工业场景下的设备互联设计，核心定位是作为第三方设备与 Indel GinLink 现场总线的低成本适配接口，凭借 60 路可自由配置的 GPIO、灵活的固件定制能力及超紧凑形态，成为工业数字信号传输与设备互联的高性价比解决方案。
核心性能与硬件规格
1. 数字 I/O 能力：配备 60 路 LVCMOS 电平的数字输入 / 输出接口，统一为 3.3V 电压规格，单路输出最大电流 4mA，输出采用三态（Tri-State）设计，支持高阻抗状态切换，适配多种数字信号交互场景；
2. 核心控制单元：搭载 Xilinx Spartan6 FPGA 芯片，作为模块的核心处理单元，保障数字信号的高速处理与灵活配置，为功能拓展提供硬件基础；
3. 供电与功耗：逻辑供电需求为 3.3V DC（允许 ±10% 波动），功耗表现优异，最小 180mA、典型 250mA、最大 350mA，低功耗特性适配工业设备的节能需求；
4. 超紧凑尺寸：提供两种封装规格，针脚版本（60×60×25mm）与插座版本（60×60×20mm，长 × 宽 × 高），极致小巧的形态可轻松安装于空间受限的工业设备或控制柜内。
核心功能与灵活性
1. 全配置 GPIO：标准固件下 60 路接口均为自由配置的 GPIO，可根据实际需求灵活设定为输入或输出模式，无需额外硬件改动，适配多样化数字信号传输需求；
2. 定制化功能拓展：支持通过客户专属 FPGA 固件开发，实现中断输入 / 输出等额外功能，可精准匹配特定工业场景的个性化需求，大幅提升模块的适配性；
3. 总线适配核心：作为 GinLink 现场总线的从站设备，可无缝接入 Indel GinLink 高速通信网络，实现第三方设备与 Indel 控制系统的数字信号双向传输，解决不同设备间的通信兼容问题。
标准化产品型号
模块推出两款标准化型号，核心差异仅在于接口封装形式，均有唯一 Indel 编号，功能与性能完全一致，可按需选择安装方式：
1. 针脚版本（611246700）：采用针脚式接口设计，适配需直接焊接或插针连接的安装场景，机械稳定性强；
2. 插座版本（BL，611246705）：采用插座式接口设计，支持快速插拔安装与更换，便于后期维护与模块升级。
工业适配与应用价值
1. 设备互联桥梁：专为第三方设备与 Indel GinLink 总线的互联设计，可快速实现非 Indel 设备的数字化接入，拓展 Indel 控制系统的外设兼容范围；
2. 多场景适配：凭借通用型数字 I/O 特性，适配工业传感器信号采集、执行器控制、设备状态反馈等多种场景，尤其适合中小型工业设备的数字化改造；
3. 高性价比优势：以低成本实现多通道数字信号处理与总线适配，无需为单一功能额外采购专用接口模块，降低工业控制系统的硬件投入成本。
