Indel GIN-HMI 系列 HMI 单板计算机产品介绍
发布日期：2026-03-09
Indel GIN-HMI 系列 HMI 单板计算机产品介绍

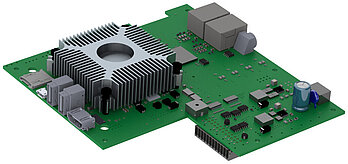

GIN-HMI 是 Indel 推出的高性能 HMI（人机界面）单板计算机，专为复杂工业手持操作设备与 Panel-PC 打造，作为 Indel 控制系统的人机交互核心，通过 GinLink 现场总线与 Indel 主站无缝互联，依托优化的 Linux 系统与 HTML5 兼容特性，实现高效便捷的用户界面开发，同时集成丰富的接口与控制功能，是工业场景下人机交互的一体化解决方案。
核心硬件与性能规格
1. 处理器与存储：搭载 1 GHz 双核 NXP i.MX6D 处理器（Arm® Cortex®-A9 架构），配备 1 MByte L2 缓存，算力充足适配工业级人机交互需求；标配 2 GByte DDR3-1066 SDRAM，搭配 4 GByte eMMC 持久存储，还支持 microSD 卡插槽扩展，满足系统运行与数据存储需求。
2. 紧凑物理设计：尺寸仅 30×150×140mm（高 × 宽 × 深），超轻薄形态适配手持设备、嵌入式 Panel-PC 等空间受限的安装场景，不占用过多工业设备空间。
3. 多媒体与警示功能：内置发声装置，声压达 83 dB，可提供清晰的操作警示或状态提示，适配工业现场的声光反馈需求。
丰富接口与交互能力
1. 显示与触摸接口：
o 高清显示：1 个 HDMI 1.4 接口（支持 1920×1080 Full HD 分辨率）、1 个 LVDS 接口（支持 1366×768 分辨率），可灵活对接不同规格的工业显示屏；
o 触摸适配：1 个 I2C/SPI 触摸接口，支持主流工业触摸屏，实现精准触控交互。
2. 通信与扩展接口：
o 总线通信：1~2 个 GinLink 从站接口，支持 Ethernet-over-GinLink 通信协议，可与 Indel 主站的集成 Web 服务器高速互联；
o 通用接口：2 个 USB 2.0 Type-A 接口，可外接鼠标、键盘、触摸屏等外设；
o 信号采集：8 路单端 ADC 模拟输入、1 路数字增量式测量系统，可采集外部传感器信号，丰富交互数据来源。
3. 数字 I/O 控制：配备 20 路 3.3V 数字输入、21 路 40V/50mA 数字输出，可直接连接工业按钮、指示灯等外设，实现简单的数字量控制与状态反馈。
系统与软件特性
1. 定制化操作系统：搭载基于 Yocto 项目优化的 Linux 系统，稳定性强、资源占用低，适配工业级运行环境，保障长时间连续稳定工作。
2. 高效 UI 开发：系统内置完整的 HTML5 兼容网页浏览器，可通过现有 HTML5 工具快速开发用户界面，无需复杂的专用开发环境，大幅降低 UI 开发成本与周期。
3. 实时外设互联：手轮、操纵杆、操作按钮等外设可通过实时接口直接与 Indel 主站连接，无需中间转接，保障操作指令的低延迟传输，提升人机交互的实时性与流畅度。
工业适配与应用场景
1. 深度兼容 Indel 生态：作为 Indel 控制系统的专属 HMI 解决方案，可与 Indel 全系列 CPU 板卡、GinLink 现场总线无缝集成，实现 “控制 - 总线 - 交互” 的全链路协同，保障数据传输的一致性与稳定性。
2. 多元化工业应用：适用于工业手持操作终端、嵌入式 Panel-PC、设备本地操控面板等场景，典型应用如 Zimmer & Kreim GmbH & Co. KG 的 genius NOVA 手持操作设备，集成 4 轴操纵杆控制、数字手轮定位等功能，适配左右 - handed 操作的双确认键设计，满足精密工业设备的手动操控需求。
3. 灵活拓展适配：丰富的接口与模块化设计，可根据不同工业场景的需求，灵活搭配显示屏、输入外设与传感器，适配从简单状态监控到复杂手动操控的全类型人机交互需求。
