波兰 Aplisens 电源、信号隔离器与保护电路

一、开关电源（Power Supplies）

专为工业现场设备提供稳定直流供电，具备短路、过压防护特性，核心型号为 ZL-25-01 与 ZL-24-08 系列。

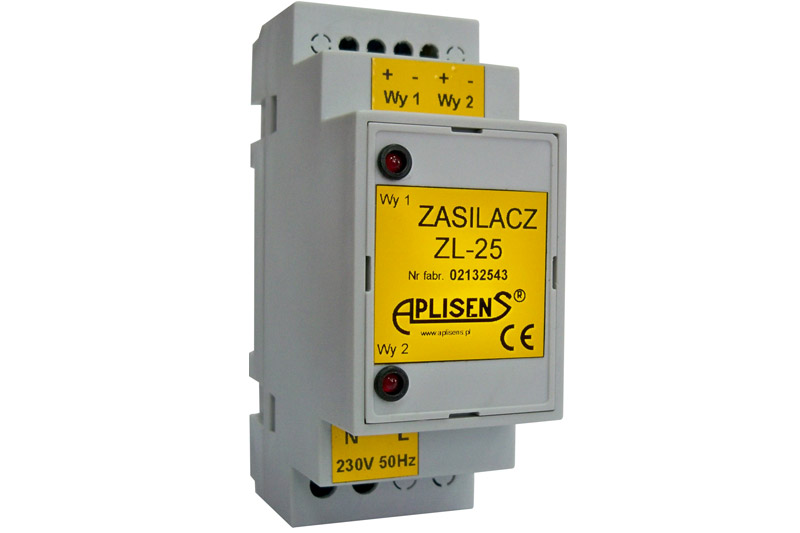

1. 型号：ZL-25-01

• 核心功能定位：双路输出开关电源，为工业小型设备、传感器提供稳定 24V DC 供电，适配空间受限的控制柜场景。

• 核心技术参数：

• 输入输出：输入 230V AC、50Hz，输出 2 路 24V DC 电压，每路最大输出电流 50mA，总输出功率适配小型设备需求；

• 安全防护：具备永久短路保护、过压保护功能，可长期耐受恶劣供电环境；

• 安装与显示：支持 TS35、TS32 标准导轨安装，配备输出电压 presence 指示灯，直观反馈供电状态；

• 适配场景：小型传感器、工业仪表等低功耗设备的集中供电，如小型压力变送器、温度传感器的配套电源。

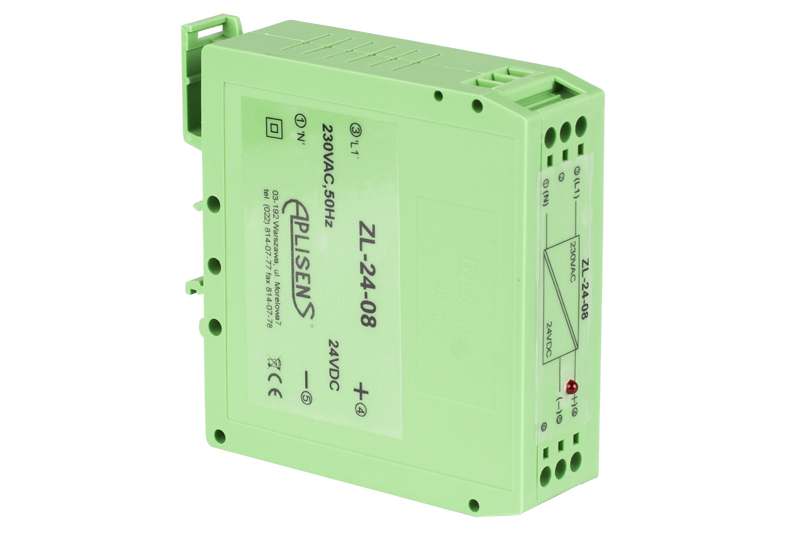

2. 型号：ZL-24-08

• 核心功能定位：单路高电流输出开关电源，为多设备或中功耗工业部件提供高效供电。

• 核心技术参数：

• 输入输出：输入 230V AC，输出 24V DC，最大输出电流 800mA，能量效率高，能耗损失低；

• 安全防护：具备永久短路保护、过压保护功能，供电稳定性强；

• 安装与显示：支持 TS35、TS32 标准导轨安装，配备输出电压指示灯，便于现场排查供电故障；

• 适配场景：工业控制柜内多台传感器、变送器的集中供电，或中功耗执行器的单独供电。

二、电源隔离器（Power Supply and Isolators）

集供电与信号隔离于一体，避免电网干扰与信号串扰，核心型号为 ZS-30 系列，含常规版与本质安全版。

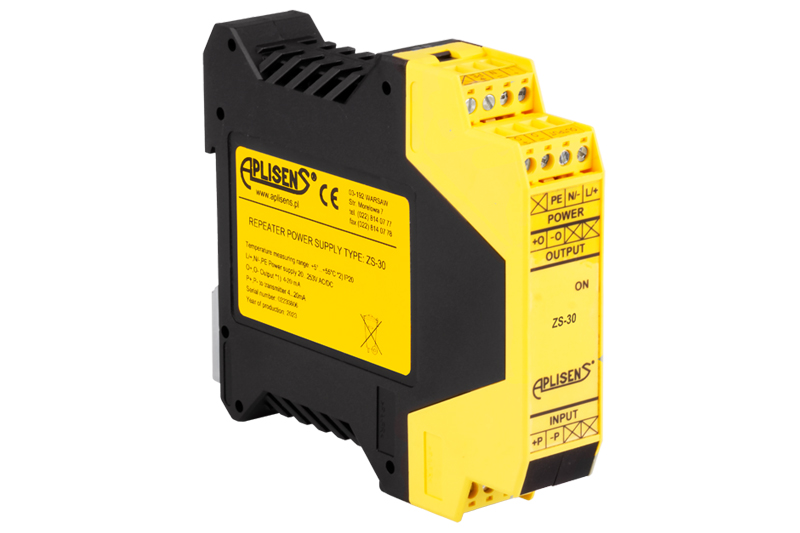

1. 型号：ZS-30（常规版）

• 核心功能定位：专为两线制变送器设计，提供隔离供电与信号传输，保障测量链精度。

• 核心技术参数：

• 供电范围：通用输入 20~253V AC/DC，适配全球工业供电标准；

• 隔离与精度：具备 IN-OUT、IN-SUPPLY、OUT-SUPPLY 全电路电气隔离功能，测量链数字校准精度达 0.1%；

• 安装方式：支持 TS35、TS32 标准导轨安装，结构紧凑不占用过多空间；

• 适配场景：工业两线制压力变送器、液位传感器的供电与信号隔离，尤其适合复杂电网环境下的高精度测量。

2. 型号：ZS-30/1Ex（本质安全版）

• 核心功能定位：在 ZS-30 基础上强化防爆特性，适配危险环境下的设备供电与隔离。

• 核心技术参数：

• 安全认证：具备 Ex 本质安全认证、ATEX 认证，满足易燃易爆环境使用要求；

• 供电与隔离：输入 20~253V AC/DC，全电路电气隔离，测量链校准精度 0.1%，保障信号传输稳定性；

• 安装方式：支持 TS35、TS32 标准导轨安装，防护等级适配工业危险场景；

• 适配场景：化工、石油天然气等防爆区域的两线制变送器供电与信号隔离，如防爆型压力变送器配套使用。

三、信号隔离 / 转换器（Isolator/Signal Converters）

实现工业信号的隔离传输与格式转换，消除干扰，核心型号为 ZSP-41、SP-11、SP-02 系列。

1. 型号：ZSP-41（含 ZSP-41/1 单路、ZSP-41/2 双路）

• 核心功能定位：集供电、隔离、转换于一体，支持信号自定义选择，适配多类型工业设备信号交互。

• 核心技术参数：

• 信号规格：输入信号支持 4~20mA、0~20mA、0~10V 可选，输出信号可对应选择相同范围，满足不同设备接口需求；

• 隔离与供电：具备 IN-OUT、IN-SUP、OUT-SUP 全电路电气隔离，可通过输入线路为两线制变送器提供       19~24V 供电；

• 精度与环境：转换精度≤±0.16%（标准量程），特殊量程≤±0.25%，工作环境温度 5~60°C，相对湿度 30%~80%；

• 安装结构：支持 TS35 标准导轨安装，外壳防护等级 IP20，适配控制柜内集中部署；

• 适配场景：工业控制系统中传感器与 PLC、DCS 之间的信号隔离与转换，如压力变送器 4~20mA 信号向 PLC 系统的隔离传输。

2. 型号：SP-11（单路 / 双路可选）

• 核心功能定位：小型化信号隔离转换器，专注电流 / 电压信号隔离传输，适配空间受限的密集部署场景。

• 核心技术参数：

• 信号规格：输入信号支持 4~20mA、0~20mA、0~5mA、1~5mA、0~10V、2~10V 可选，输出固定为 4~20mA；

• 隔离与供电：采用光电耦合隔离（IN-OUT），输出信号回路供电范围 9~36V DC，输入电阻电压信号≥50kΩ、电流信号 20Ω；

• 精度与结构：转换精度≤±0.16%，温度波动影响≤±0.1%/10°C，外壳宽度仅 12.5mm，支持 TS35 导轨安装；

• 适配场景：密集型传感器阵列的信号隔离，如多通道温度传感器向集中控制器的信号传输。

3. 型号：SP-02（单路 / 双路可选）

• 核心功能定位：无辅助电源电流信号隔离器，依靠输入信号回路供电，极致简化安装流程。

• 核心技术参数：

• 信号与精度：专注电流信号隔离，转换精度达 0.16%，无需额外辅助电源，直接从输入信号取电；

• 结构安装：外壳宽度 12.5mm，体积小巧，支持 TS35 标准导轨适配器安装，适配密集部署场景；

• 适配场景：无额外供电条件的现场设备信号隔离，如户外传感器、远程变送器的信号传输。

四、过压保护电路（Overvoltage Protection Circuits）

专为工业测量设备提供浪涌、过压防护，核心型号为 UZ-2 系列。

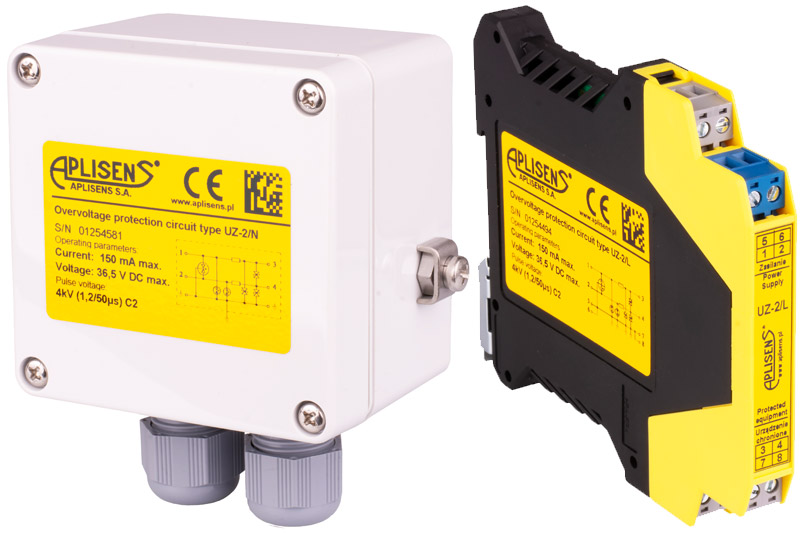

型号：UZ-2（含 UZ-2/N 衍生版）

• 核心功能定位：保护测量变送器及辅助设备免受过压、脉冲电压损坏，延长设备使用寿命。

• 核心技术参数：

• 防护规格：最大耐受电流 150mA，最大耐受电压 36.5V DC，可抵御 4kV（1.2/50μs）脉冲电压冲击；

• 适配场景：直接串联于测量设备信号线路中，为压力变送器、传感器等精密部件提供过压防护；

• 适配场景：工业恶劣电网环境下的设备防护，如雷击多发区域、电网波动频繁场景的传感器、变送器保护。

全系列核心共性与应用价值

1. 安装标准化：全系支持 TS35 等工业标准导轨安装，适配控制柜集中部署，简化布线与维护；

2. 安全可靠性：均具备短路、过压、隔离等防护特性，耐受工业恶劣环境，保障设备长期稳定运行；

3. 设备兼容性强：专为工业传感器、变送器设计，信号规格、供电参数适配主流工业设备，无需额外适配；

4. 场景覆盖全面：从供电、隔离到防护形成完整解决方案，适配自动化产线、化工、能源等多元行业的设备配套需求。
