瑞士 AIRLOC 505-KSKC 机床用支撑脚
发布日期：2026-09-15
500‑Qfixx 系列，**刚性夹紧、螺栓贯穿式、内置球形座**；封闭式调节机构，寿命长，满负载下调平扭矩低；球形座可补偿最大 3° 倾斜，用于地面不平或者底座未加工工况；本型号无橡胶隔振垫，刚性定位；**螺柱需单独订货**；可下载 Datasheet、STEP‑CAD、ZIP‑CAD、安装说明书。
产品描述
## 型号：505‑KSKC
- **物料号 Art.no**：1.47505
- **产品名称**：Wedgmounts QFixx
- **颜色**：RAL 9005 jet black（亮黑色）
- **最大工作载荷**：6000 daN
- **最大载荷 + 预紧载荷**：10000 daN
- **允许补偿倾角**：3°
- **调平范围**：‑3 mm ~ +3 mm
- **每转调节距离**：0.37 mm
- **工作温度**：‑20 ℃ ~ +100 ℃
- **本体重量**：3.367 kg
- **外形尺寸**：长度 L=130 mm；宽度 B=105 mm；总高度 H=63 mm
- **尺寸参数**：x=65 mm；y=53 mm；D₁=60 mm；内孔径 d₁=18 mm
- **扳手对边宽度 SW₁**：14 mm
- **底部垫接触面积 A₁**：125 cm²（无橡胶隔振垫）
- **适配螺柱**：Studs RGM‑M16、Studs S‑M16（螺柱需单独订购）
- **应用场景**：镗床、铣床、长床身机床，底座非加工面设备；需要在全部空间轴向上实现极高精度找正；防尘结构，调平扭矩低
- **可选配件**：AirLoc 隔垫 Ø60×4、球形垫圈组件
- **供货备注**：螺柱需单独采购

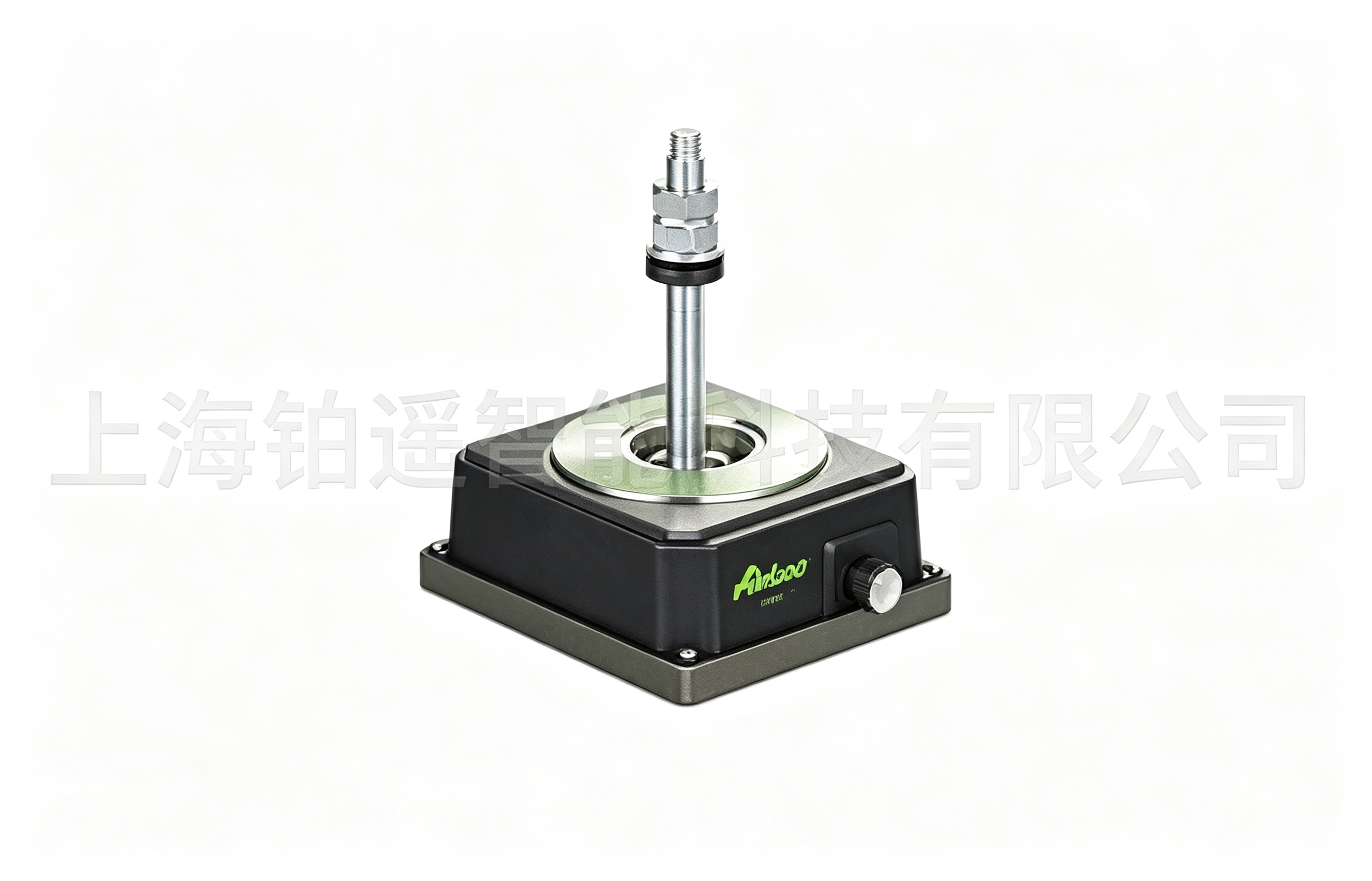

产品图片
