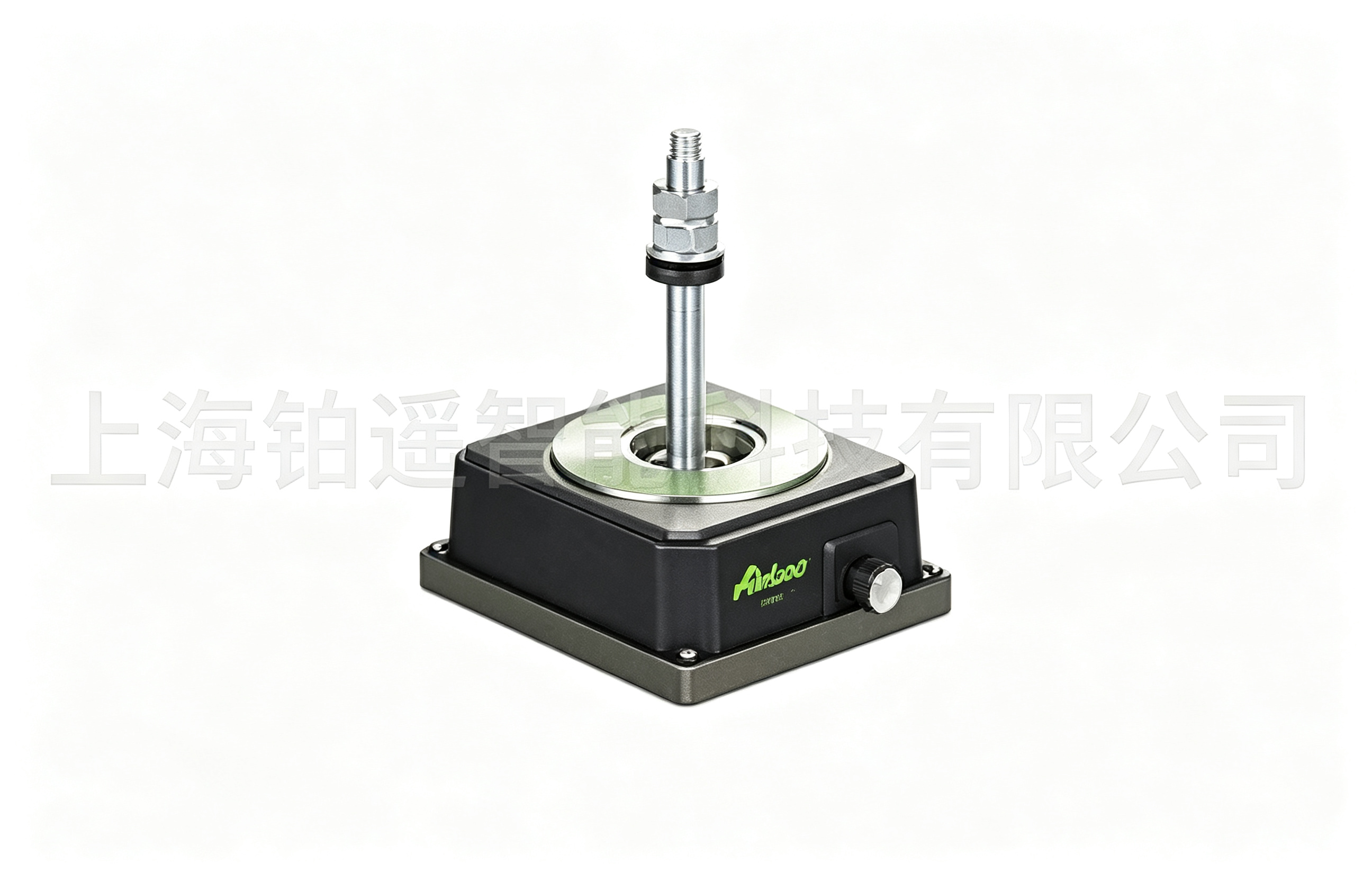

瑞士 AIRLOC 515‑KSKC 机床用支撑脚

## 型号：515‑KSKC

- **物料号 Art.no**：1.47515

- **产品名称**：Wedgmounts QFixx

- **颜色**：RAL 9005 jet black（亮黑色）

- **最大工作载荷**：15000 daN

- **最大载荷 + 预紧载荷**：25000 daN

- **允许补偿倾角**：3°

- **调平范围**：‑5 mm ~ +5 mm

- **每转调节距离**：0.37 mm

- **工作温度**：‑20 ℃ ~ +100 ℃

- **本体重量**：6.413 kg

- **外形尺寸**：长度 L=160 mm；最大长度 Lmax=218 mm；宽度 B=140 mm；总高度 H=69 mm

- **尺寸参数**：x=80 mm；y=70 mm；D₁=113 mm；内孔径 d₁=21 mm

- **扳手对边宽度 SW₁**：17 mm

- **适配螺柱**：Studs RGM‑M16、Studs S‑M16（螺柱需单独订购）

- **应用场景**：镗床、铣床、长床身机床，底座非加工面设备；需要在全部空间轴向上实现极高精度找正；防尘结构，调平扭矩低

- **可选配件**：AirLoc 隔垫 113V‑6/12、球形垫圈组件

- **供货备注**：螺柱需单独采购

### KSKC 系列关键说明

1. **KSKC 与 VRKC 核心区别**

   - **VRKC**：底部配置橡胶垫（716/902/915），可隔振或者防滑；

   - **KSKC**：刚性夹紧结构，**无橡胶垫**，纯刚性定位，提供预紧承载能力，追求极高几何定位精度，**不具备隔振功能**。

2. 预紧载荷（+Preload）：设备安装锁紧时允许承受的最大预紧力，选型时需要区分工作载荷与预紧载荷。

3. 订货要点：本体不含 RGM / S 型螺柱，螺柱必须单独下单采购。
